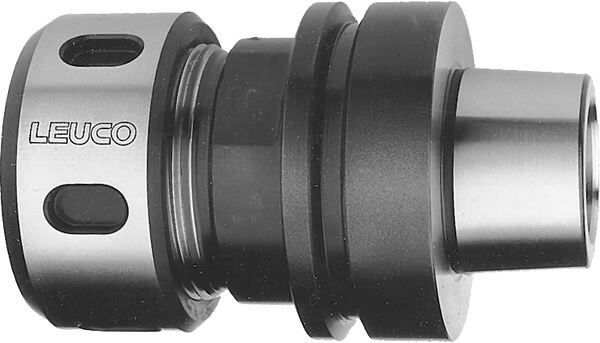

80480508 - Spannzangen-Futter mit HSK-Schaft

Produkt

Zeichnung

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • Verwendung auf Abbundanlagen
  • zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft

Ausführung

  • Schnittstelle nach DIN 69893 HSK 50F, HSK 63F, HSK 63E, HSK 80A, HSK 80C, HSK 80E, HSK 80F und HSK 100A
  • Spannmutter mit Gleitlager

Vorteile

  • flexibler Einsatz über Spannzangen

Hinweise

  • für Rechts- und Linkslauf
  • Ident-No. 175795 für IMA (bis 12/94) ähnlich DIN 69893 (Vornorm)
  • Ø d1 = Spannzangendurchmesser 2 - 25 mm und 3 - 30 mm
  • Spannzangen nach DIN 6388: 1) Type 462E/OZ25, 2) Type 472E/ER40
  • Lieferumfang:Spannzangen-Aufnahme, Spann-Mutter ohne Hakenschlüssel
  • Achtung: bei CMS Maschinen unterschiedliche Schnittstellen, je nach Spindelleistung (KW)

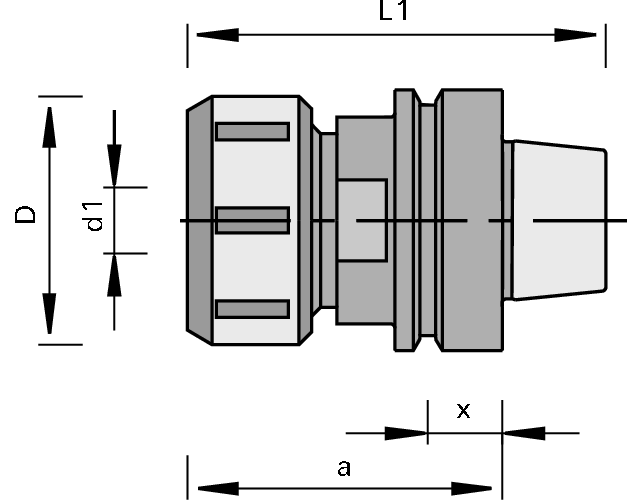

Merkmal Wert
Ø d1 = Aufnahmegröße werkstückseitig 3-30 [mm]
Ø d = Aufnahmegröße maschinenseitig HSK 80E [mm]
Ø D = Durchmesser 80 [mm]
Normnummer = Normnummer DIN 69893
L1 = Gesamtlänge 101 [mm]
a = Abstand zur Maschine 76 [mm]
x = x-Maß 18 [mm]
Type = Type 2
Gewicht = Gewicht 1.391 [kg]
L = Lieferstatus
Maschine/Type Abbundanlagen Weinmann, Hundegger
Bemerkung x=18 mm

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
