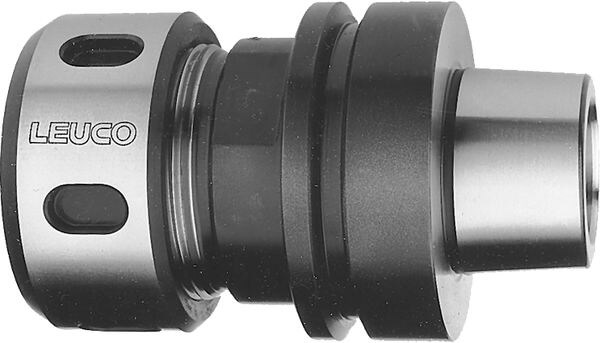

Spannzangen-Futter mit HSK-Schaft

Produkt

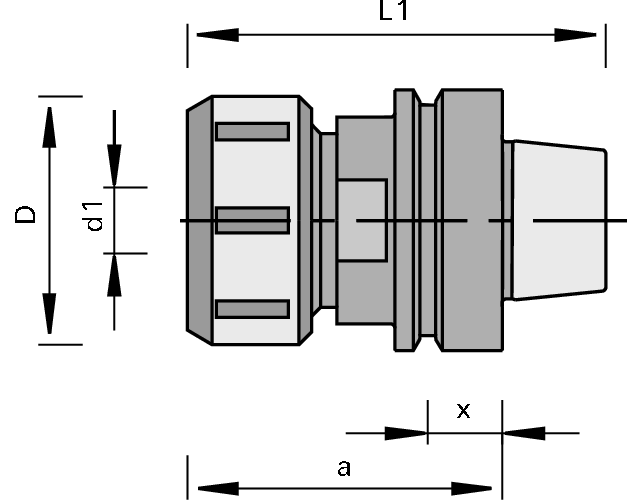

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • Verwendung auf Abbundanlagen
  • zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft

Ausführung

  • Schnittstelle nach DIN 69893 HSK 50F, HSK 63F, HSK 63E, HSK 80A, HSK 80C, HSK 80E, HSK 80F und HSK 100A
  • Spannmutter mit Gleitlager

Vorteile

  • flexibler Einsatz über Spannzangen

Hinweise

  • für Rechts- und Linkslauf
  • Ident-No. 175795 für IMA (bis 12/94) ähnlich DIN 69893 (Vornorm)
  • Ø d1 = Spannzangendurchmesser 2 - 25 mm und 3 - 30 mm
  • Spannzangen nach DIN 6388: 1) Type 462E/OZ25, 2) Type 472E/ER40
  • Lieferumfang:Spannzangen-Aufnahme, Spann-Mutter ohne Hakenschlüssel
  • Achtung: bei CMS Maschinen unterschiedliche Schnittstellen, je nach Spindelleistung (KW)

Tabellen- und Bildlegende...

Ø d1
[mm]
Ø d
[mm]
Ø D
[mm]
Normnummer L1
[mm]
a
[mm]
x
[mm]
Abmessung
[mm]
Type Gewicht
[kg]
Maschine/Type Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2-25 HSK 63F 60 DIN 69893 101 76 18 HSK 63Fx2-25 1 1.45 Homag, IMA ab 01/95, Weeke ab 03/98, HOLZ-HER, SCM, CMS (12+15 KW) x=18mm 173293
|
2-25 HSK 63F 60 DIN 69893 101 76 9 1 1.192 IMA bis 12/94 x=9mm 175795
|
2-25 HSK 63F 60 DIN 69893 140 115 18 1 Homag, IMA ab 01/95, Weeke ab 03/98, HOLZ-HER, CMS (12+15 KW) x=18 mm 179170
|
3-30 HSK 63E 63 DIN 69893 85 60 18 2 0.86 Abbundanlagen Weinmann x=18 mm 80344855
|
3-30 HSK 63E 63 DIN 69893 103 78 18 2 1.45 CMS (18 KW), Abbundanlagen Weinmann x=18 mm 180359
|
3-30 HSK 80A 80 DIN 69893 110 85 18 2 1.439 Abbundanlagen Weinmann, Hundegger x=18 mm 80480510
|
3-30 HSK 80C 80 DIN 69893 101 76 18 2 1.17 Abbundanlagen Weinmann, Hundegger x=18 mm 80480509
|
3-30 HSK 80E 80 DIN 69893 101 76 18 2 1.391 Abbundanlagen Weinmann, Hundegger x=18 mm 80480508
|
3-30 HSK 80F 80 DIN 69893 93 76 18 2 1.294 Abbundanlagen Weinmann, Hundegger x=18 mm 80480507
|
3-30 HSK 100A 100 DIN 69893 120 85 18 2 2.334 Abbundanlagen Weinmann, Hundegger x=18 mm 80480511
|
