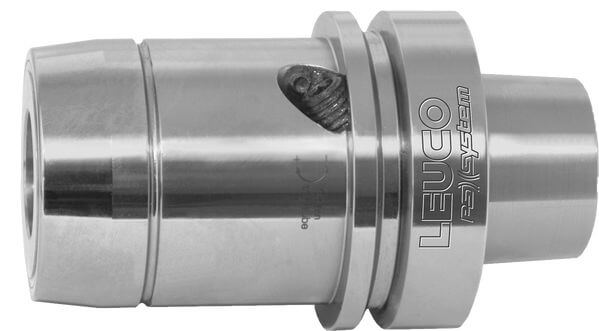

184726 - Hydro-Spannfutter ps-System mit HSK 63F

Produkt

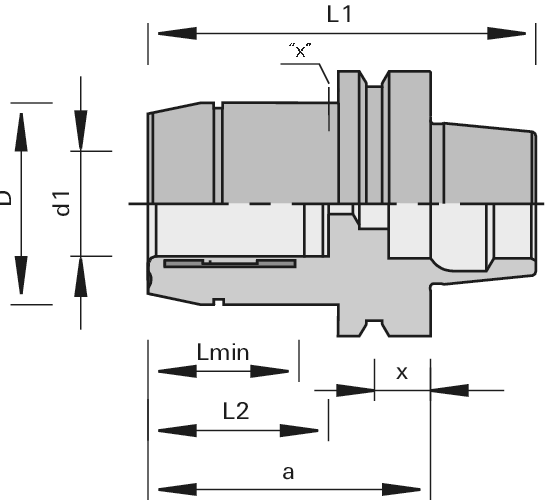

Zeichnung

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft

Ausführung

  • n max = 30.000 min -1
  • Schnittstelle DIN 69893 HSK 63 F

Vorteile

  • Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
  • lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit
  • hohe Drehmomentübertragung

Hinweise

  • für Rechts- und Linkslauf
  • mit Bohrung zur Aufnahme von Microchips zur elektronischen Werkzeugerkennung
  • x = Druckeinleitung mittels Schraubendreher
  • Sechskant-Schraubendreher ist nicht im Lieferumfang enthalten
  • Lmin Mindest-Einspannlänge = Mindest-Schaftlänge
Merkmal Wert
Ø d1 = Aufnahmegröße werkstückseitig (zoll) 1/2" [zoll]
L2 = Nutzlänge 47,5 [mm]
Lmin = Mindest-Einspannlänge 36 [mm]
Ø d = Aufnahmegröße maschinenseitig HSK 63F [mm]
Ø D = Durchmesser 32 [mm]
Normnummer = Normnummer DIN 69893
L1 = Gesamtlänge 105 [mm]
a = Abstand zur Maschine 80 [mm]
x = x-Maß 18 [mm]
Gewicht = Gewicht 1.2 [kg]
L = Lieferstatus
Bemerkung x=18 mm

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Schraubendreher mit Quergriff für Innensechskant SW4x100 166091
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
