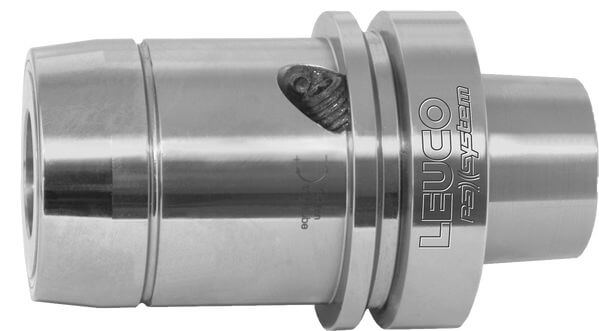

Hydro-Spannfutter ps-System mit HSK 63F

Produkt

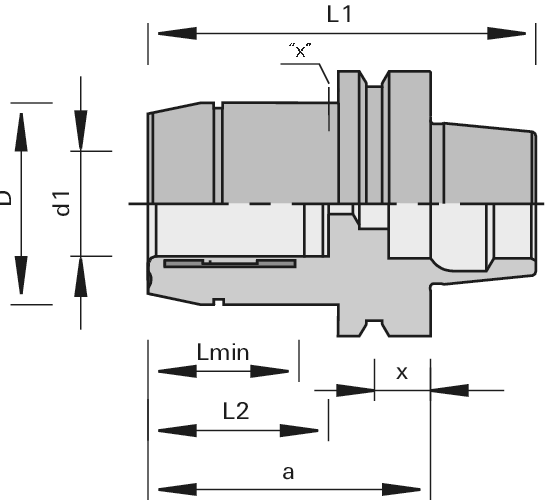

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft

Ausführung

  • n max = 30.000 min -1
  • Schnittstelle DIN 69893 HSK 63 F

Vorteile

  • Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
  • lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit
  • hohe Drehmomentübertragung

Hinweise

  • für Rechts- und Linkslauf
  • mit Bohrung zur Aufnahme von Microchips zur elektronischen Werkzeugerkennung
  • x = Druckeinleitung mittels Schraubendreher
  • Sechskant-Schraubendreher ist nicht im Lieferumfang enthalten
  • Lmin Mindest-Einspannlänge = Mindest-Schaftlänge

Tabellen- und Bildlegende...

Ø d1
[mm]
Ø d1
[zoll]
L2
[mm]
Lmin
[mm]
Ø d
[mm]
Ø D
[mm]
Normnummer L1
[mm]
a
[mm]
x
[mm]
Abmessung
[mm]
Gewicht
[kg]
Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

10 41 31 HSK 63F 30 DIN 69893 105 80 18 1.2 x=18 mm 184725
|
12 46 36 HSK 63F 32 DIN 69893 105 80 18 1.16 x=18 mm 184306
|
16 49 39 HSK 63F 38 DIN 69893 105 80 18 1.2 x=18 mm 184307
|
20 51 41 HSK 63F 52.5 DIN 69893 105 80 18 1.3 x=18 mm 184308
|
25 57 47 HSK 63F 52.5 DIN 69893 109 84 18 HSK 63Fx25x109 1.28 x=18 mm 184309
|
3/8" 41 31 HSK 63F 30 DIN 69893 105 80 18 1.2 x=18 mm 184724
|
1/2" 47,5 36 HSK 63F 32 DIN 69893 105 80 18 1.2 x=18 mm 184726
|
