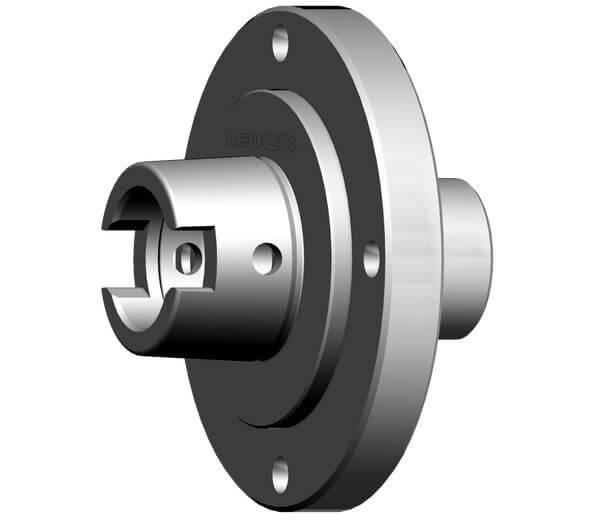

183616 - Aufnahmedorne HSK 63F modifiziert - ohne Greiferrille

Produkt

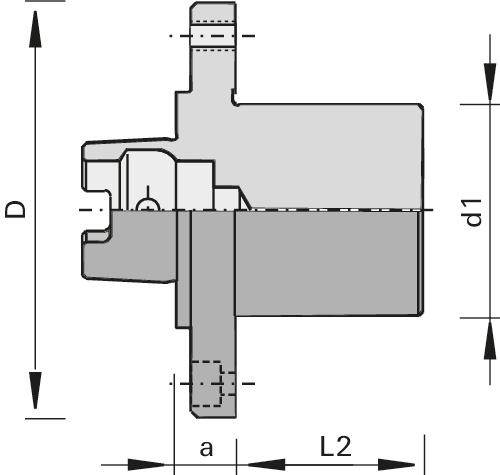

Zeichnung

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Durchlaufanlagen mit Werkzeugwechsler Homag
  • d1=30 mm speziell für Homag und IMA Fügeaggregate
  • d1=60 mm speziell für die Fußbodenherstellung
  • zum präzisen Spannen von Bohrungswerkzeugen

Ausführung

  • Schnittstelle DIN 69893 HSK 63 F für präzise Aufnahme in die Maschinenspindel

Vorteile

  • schneller Werkzeugwechsel
  • wartungsfrei

Hinweise

  • für Rechts- und Linkslauf
Merkmal Wert
Ø d1 = Aufnahmegröße werkstückseitig 60 [mm]
L2 = Nutzlänge 68 [mm]
Ø d = Aufnahmegröße maschinenseitig HSK 63F [mm]
Ø D = Durchmesser 120 [mm]
Normnummer = Normnummer DIN 69893
a = Abstand zur Maschine 20 [mm]
NL = Nebenlöcher 4/M8/100 + 4/9/100
L = Lieferstatus
Bemerkung Fußboden

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
