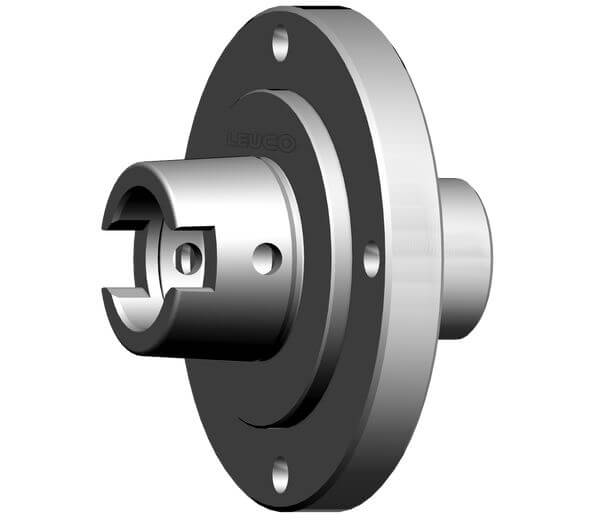

Aufnahmedorne HSK 63F modifiziert - ohne Greiferrille

Produkt

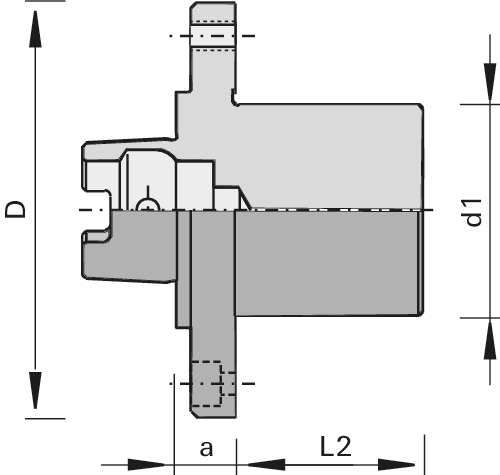

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • Durchlaufanlagen mit Werkzeugwechsler Homag
  • d1=30 mm speziell für Homag und IMA Fügeaggregate
  • d1=60 mm speziell für die Fußbodenherstellung
  • zum präzisen Spannen von Bohrungswerkzeugen

Ausführung

  • Schnittstelle DIN 69893 HSK 63 F für präzise Aufnahme in die Maschinenspindel

Vorteile

  • schneller Werkzeugwechsel
  • wartungsfrei

Hinweise

  • für Rechts- und Linkslauf

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
Normnummer a
[mm]
NL Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

30 25 HSK 63F 94 DIN 69893 16 4/M8/80 Möbel 184787
|
60 68 HSK 63F 120 DIN 69893 20 4/M8/100 + 4/9/100 Fußboden 183616
|
