185529 - Schrupp/-Schlichtfräser VHW "NF"
Produkt

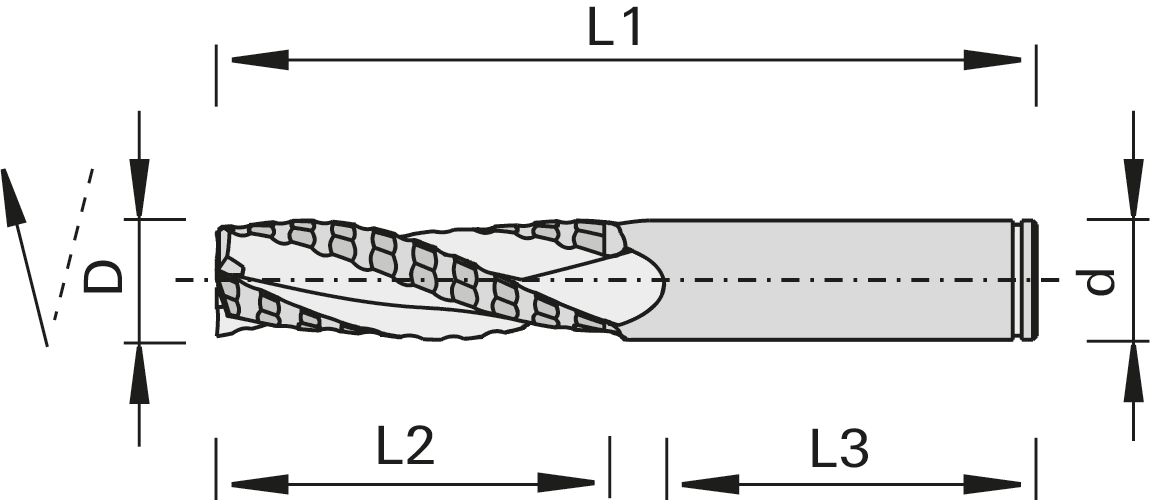

Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Formatieren und Nuten insbesondere in Weich- und Harthölzer, verleimten Hölzern, Multiplex, Sperrholz und vielen Holzwerkstoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- NF Verzahnung
- Z=3 für hohe Schnittleistung
- positive Spiralwindung für gut gespannte Werkstücke mit Gutseite unten
- negative Spiralwindung für Werkstückauflage mit Gutseite oben
- n max = 30.000 min-1
Vorteile
- Schnittflächen nahezu in Schlichtqualität
- geringer Kraftaufwand durch Schnittunterteilung
- ruhiger Lauf
Hinweise
- Spannmittel: in Hydro-Dehnspannfutter ps-System, TRIBOS oder Warmschrumpffutter empfohlen
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 12 [mm] | |
| L2 = Schnittbreite | 35 [mm] | |
| Ø d = Schaftdurchmesser | 12 [mm] | |
| L3 = Schaftlänge | 40 [mm] | |
| L1 = Gesamtlänge | 100 [mm] | |
| Z = Zähnezahl | 3 | |
| Drallrichtung = Drallrichtung | negativ | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
