Schrupp/-Schlichtfräser VHW "NF"
Produkt

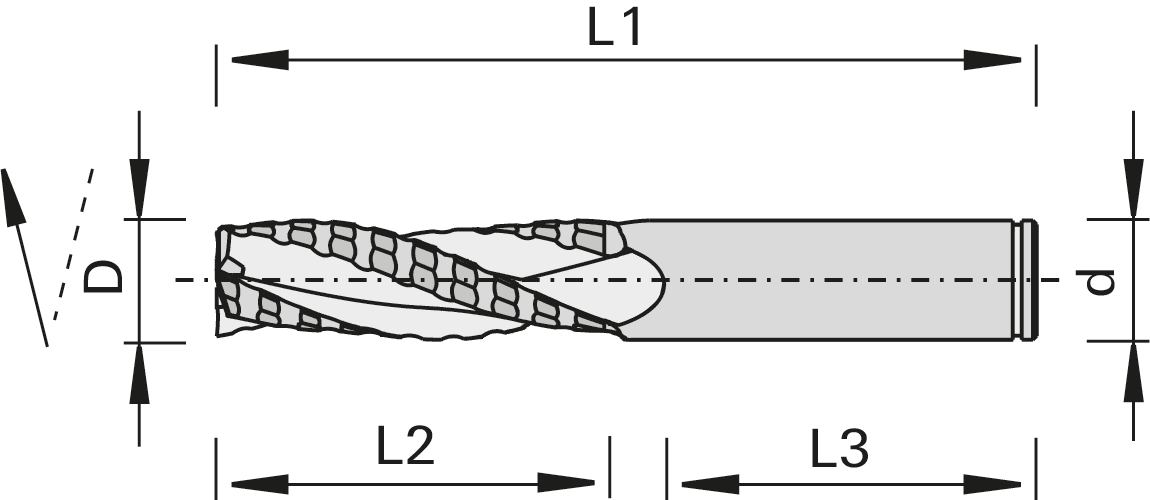

Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Formatieren und Nuten insbesondere in Weich- und Harthölzer, verleimten Hölzern, Multiplex, Sperrholz und vielen Holzwerkstoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- NF Verzahnung
- Z=3 für hohe Schnittleistung
- positive Spiralwindung für gut gespannte Werkstücke mit Gutseite unten
- negative Spiralwindung für Werkstückauflage mit Gutseite oben
- n max = 30.000 min-1
Vorteile
- Schnittflächen nahezu in Schlichtqualität
- geringer Kraftaufwand durch Schnittunterteilung
- ruhiger Lauf
Hinweise
- Spannmittel: in Hydro-Dehnspannfutter ps-System, TRIBOS oder Warmschrumpffutter empfohlen
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | Drallrichtung | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 12 | 35 | 12 | 40 | 80 | 3 | positiv | R | 185527 | ||
| 12 | 35 | 12 | 40 | 100 | 3 | negativ | R | 185528 | ||
| 12 | 35 | 12 | 40 | 100 | 3 | negativ | L | 185529 | ||
| 12 | 42 | 12 | 45 | 90 | 3 | positiv | R | 185530 | ||
| 14 | 42 | 14 | 50 | 100 | 3 | positiv | R | 185531 | ||
| 16 | 52 | 16 | 55 | 110 | 3 | positiv | R | 185532 | ||
| 16 | 52 | 16 | 55 | 110 | 3 | positiv | L | 185533 | ||
| 18 | 60 | 18 | 55 | 115 | 3 | positiv | R | 185534 | ||
| 20 | 60 | 20 | 55 | 120 | 3 | positiv | R | 185535 | ||
| 20 | 60 | 20 | 55 | 120 | 3 | positiv | L | 185536 | ||
| 20 | 75 | 20 | 50 | 130 | 3 | positiv | R | 185537 | ||
| 20 | 75 | 20 | 50 | 130 | 3 | positiv | L | 185538 | ||
