172269 - Schaftfräser mit HW-Wendeplatten - Z=1+1, 2+2 Drehrichtung L+R

Produkt

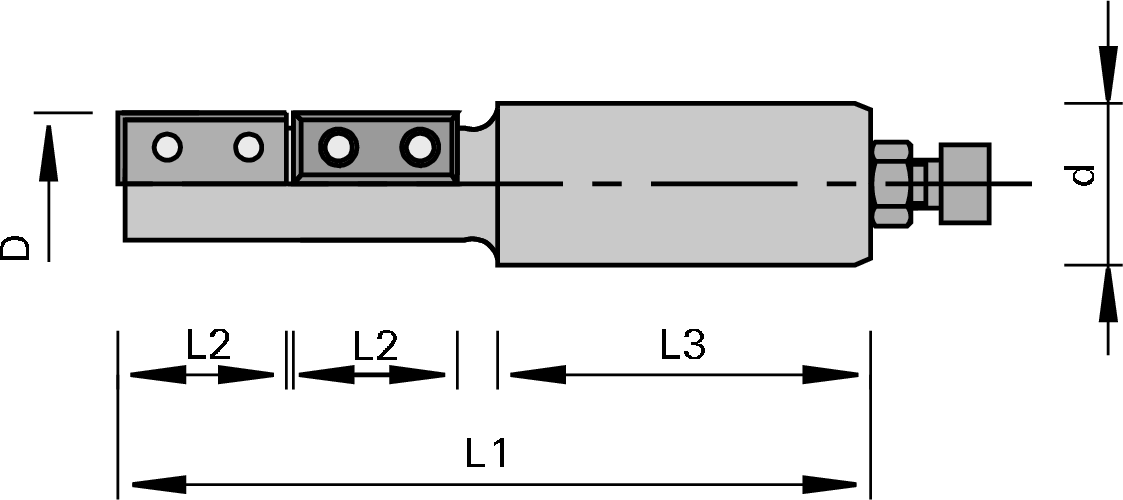

Zeichnung

  • Hartmetall [HW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Fügen, Fälzen und Nuten in Massivhölzern und Holzwerkstoffen
  • zum Fräsen von Ausschnitten und Konturen
  • zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse

Ausführung

  • Schneiden achsparallel und stirnschneidend
  • Drehrichtung rechts und links durch entsprechende Montage der Wendeplatte vom Kunden bestimmbar
  • Schneidstoff: HW HL Board 05
  • durch Verfahren in der Z-Achse und Ändern der Drehrichtung wird der untere Schneidenteil linksdrehend zum Eingriff gebracht; dadurch können ausrißgefährdete Ecken ohne Werkzeugwechsel in einer Aufspannung bearbeitet werden
  • Ident-No. 172269 mit Anschlagschraube
  • Ident-No. 180227 ohne Anschlagschraube

Vorteile

Hinweise

  • Werkstückspannung auf Spannklötzen erforderlich
  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
  • mit Anschlagschraube
Merkmal Wert
Ø D = Flugkreisdurchmesser 18 [mm]
L2 = Schnittbreite 29 [mm]
Ø d = Schaftdurchmesser 25 [mm]
L3 = Schaftlänge 55 [mm]
L1 = Gesamtlänge 132 [mm]
Z = Zähnezahl 1L+1R
nmax = maximale Drehzahl 18’000 [min-1]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Wendeplatten HW mit 2 Schneidkanten und stirnseitig freigeschliffen 29,5x12x1,5N 180825
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Druckleisten B=27 171068
|
Rundkopfschrauben M3,5x12 T15 171067
|
Schraubendreher mit Vierkantgriff für Innentorx T15x80 171188
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
