Auswahl nach Werkzeugtyp


Schaftfräser mit HW-Wendeplatten - Z=1+1, 2+2 Drehrichtung L+R

Produkt

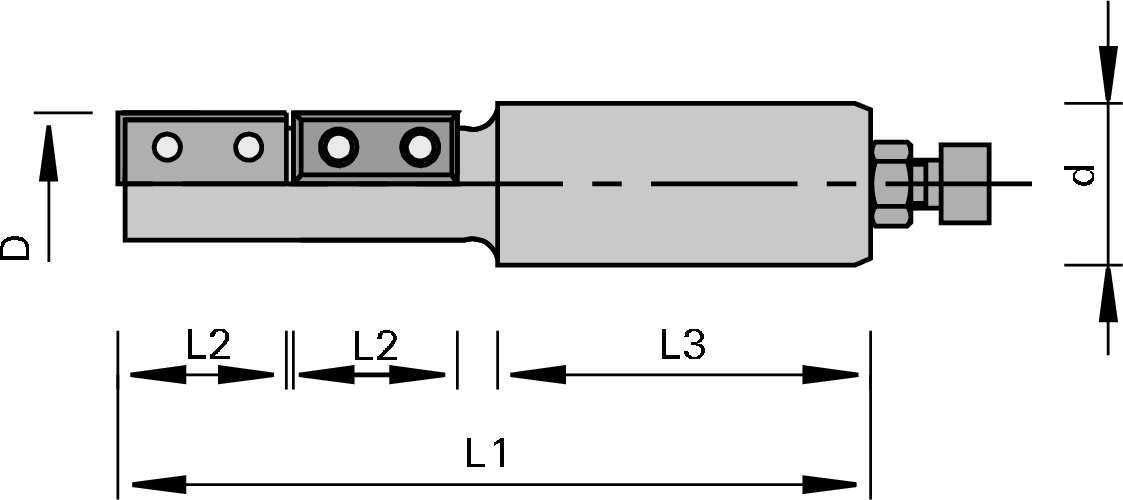

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Fügen, Fälzen und Nuten in Massivhölzern und Holzwerkstoffen
  • zum Fräsen von Ausschnitten und Konturen
  • zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse

Ausführung

  • Schneiden achsparallel und stirnschneidend
  • Drehrichtung rechts und links durch entsprechende Montage der Wendeplatte vom Kunden bestimmbar
  • Schneidstoff: HW HL Board 05
  • durch Verfahren in der Z-Achse und Ändern der Drehrichtung wird der untere Schneidenteil linksdrehend zum Eingriff gebracht; dadurch können ausrißgefährdete Ecken ohne Werkzeugwechsel in einer Aufspannung bearbeitet werden
  • Ident-No. 172269 mit Anschlagschraube
  • Ident-No. 180227 ohne Anschlagschraube

Vorteile

Hinweise

  • Werkstückspannung auf Spannklötzen erforderlich
  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
  • mit Anschlagschraube

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

18 29 25 55 132 1L+1R 18’000 172269
|
40 39 25 55 158 2L+2R 16’500 180227
|
