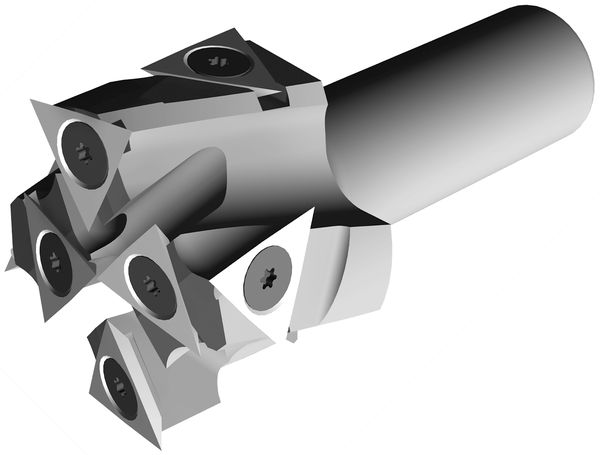

187369 - Falz-Schaftfräser mit HW-Wendeplatten - t3-System

Produkt

Zeichnung

  • Hartmetall [HW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • CNC- und Abbundanlagen
  • zum Absatz- und ausrissfreien Fälzen Massivhölzern und Holzwerkstoffen

Ausführung

  • bombierte Triangel-Wendeplatten nach unten ziehende Schneiden
  • auch für Fälze <21 mm
  • Schneidstoff: HW
  • HL Solid 20 für Hart- und Weichhölzer
  • HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer
  • topcoat Beschichtung für eine Erhöhung der Standwege

Vorteile

  • absolut ausrissfreies Fälzen
  • durch die bombierten Wendeplatten ergeben sich keine Absätze auf der bearbeiteten Oberfläche
  • ausgezeichnete Kanten- und Oberflächenqualität
  • sehr hohe Zerspanleistung
  • spiralförmiges eintauchen für Freiformfräsen
  • bombierte Triangel-Wendeplatten 3 Standzeiten

Hinweise

  • spiralförmiges eintauchen, Taschen grösser Ø 60
  • Vorschub pro Zahn fz = 0.2-0.5 mm
  • Wendeschneide 9209773 Vorschneiden ohne Überstand, geeignet zum Fügen ohne Rille
  • mit Gewinde
  • bei Verwendung Spannzangenfutter, Sicherungsscheibe 9260834 verwenden
  • Montage Wendeplatte bei 2,8 Nm
  • Drehmomentschlüssel empfohlen!
Merkmal Wert

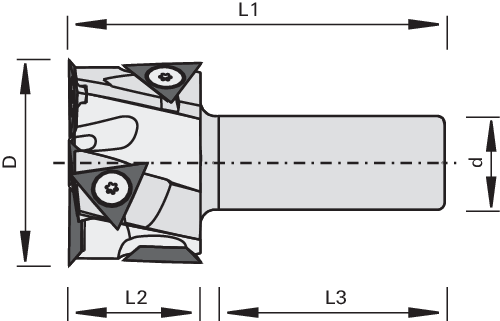

Ø D = Flugkreisdurchmesser 61 [mm]
L2 = Schnittbreite 35 [mm]
Ø d = Schaftdurchmesser 25 [mm]
L3 = Schaftlänge 61 [mm]
L1 = Gesamtlänge 100 [mm]
Z = Zähnezahl 2+2
nmax = maximale Drehzahl 24’000 [min-1]
L/R = Schneidrichtung R
Anzahl der Schneidlinge 8 [St.]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Wendeplatten HW mit 3 Schneidkanten und Senkung - bombiert 20,88x18,3x3,0N 187692
|
Wendeplatten HW mit 3 Schneidkanten und Senkung - bombiert 20,88x18,3x3,0N 187694
|
Wendeplatten HW mit 3 Schneidkanten - bombiert 20,88x18,3x3,0N 9209441
|
Wendeplatten HW mit 3 Schneidkanten - bombiert 20,38x17,9x3,0N 9209773
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Drehmomentschraubendreher ohne Einsatz 0,8-5 Nm 9241766
|
Drehmomentschraubendreher mit Quergriff 2,8 Nm 9241776
|
Steckeinsatz Torx T15 9211807
|
Steckeinsatz Torx T15 9241777
|
Sicherungsscheibe mit Schraube D=26 / M6x16 9260834
|
Schraubendreher mit Vierkantgriff für Innentorx T15x80 171188
|
Senkkopfschrauben - mit Innentorx M5x9 T15 80492032
|
