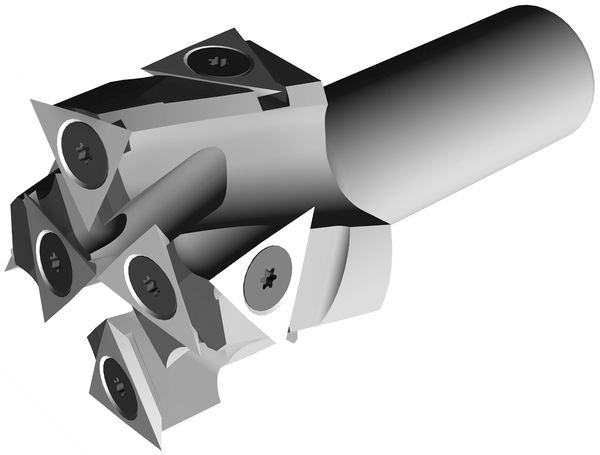

Falz-Schaftfräser mit HW-Wendeplatten - t3-System
Produkt

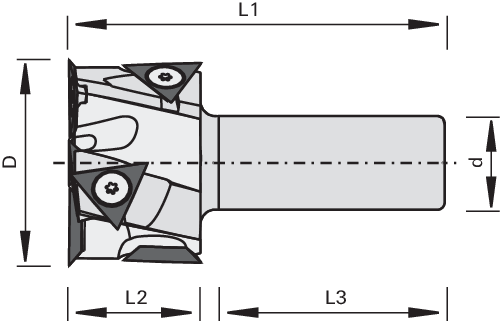

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC- und Abbundanlagen
- zum Absatz- und ausrissfreien Fälzen Massivhölzern und Holzwerkstoffen
Ausführung
- bombierte Triangel-Wendeplatten nach unten ziehende Schneiden
- auch für Fälze <21 mm
- Schneidstoff: HW
- HL Solid 20 für Hart- und Weichhölzer
- HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer
- topcoat Beschichtung für eine Erhöhung der Standwege
Vorteile
- absolut ausrissfreies Fälzen
- durch die bombierten Wendeplatten ergeben sich keine Absätze auf der bearbeiteten Oberfläche
- ausgezeichnete Kanten- und Oberflächenqualität
- sehr hohe Zerspanleistung
- spiralförmiges eintauchen für Freiformfräsen
- bombierte Triangel-Wendeplatten 3 Standzeiten
Hinweise
- spiralförmiges eintauchen, Taschen grösser Ø 60
- Vorschub pro Zahn fz = 0.2-0.5 mm
- Wendeschneide 9209773 Vorschneiden ohne Überstand, geeignet zum Fügen ohne Rille
- mit Gewinde
- bei Verwendung Spannzangenfutter, Sicherungsscheibe 9260834 verwenden
- Montage Wendeplatte bei 2,8 Nm
- Drehmomentschlüssel empfohlen!
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
L/R |
Anzahl der Schneidlinge
[St.] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 54 | 35 | 25 | 61 | 100 | 2+2 | 24’000 | R | 8 | 187269 | ||
| 61 | 35 | 25 | 61 | 100 | 2+2 | 24’000 | R | 8 | 187369 | ||
