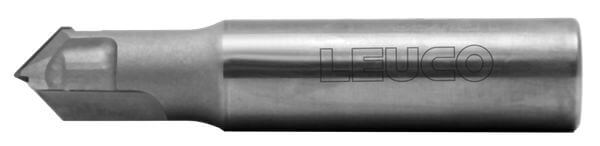

185156 - Reliefbild-Schaftfräser DP - 90°

Produkt

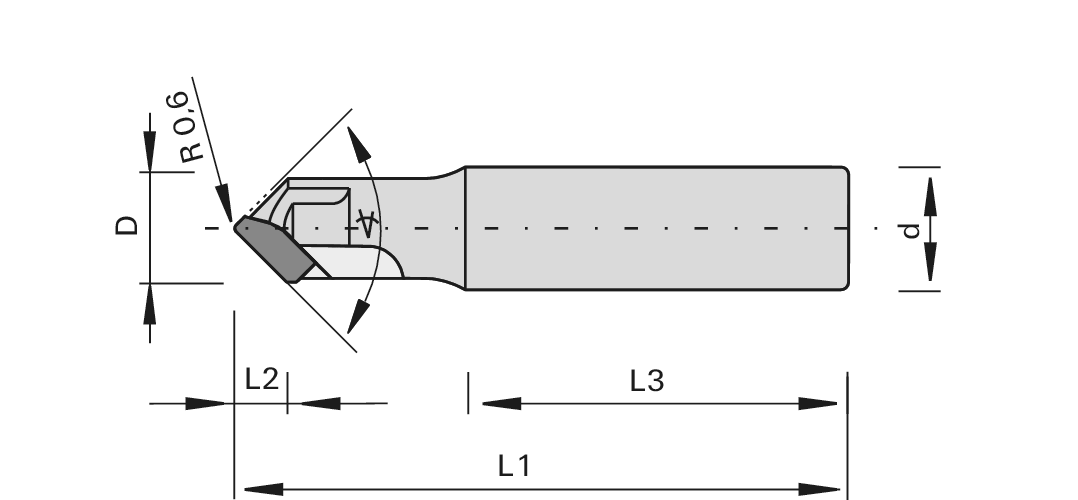

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • CNC-Maschinen
  • für Nut-Fräsungen in Reliefbild-Technik (z.B. Pic2Plate)

Ausführung

  • Schneidstoff: DP
  • topline-Ausführung
  • Nachschärfzone 2 mm

Vorteile

  • sehr lange Standwege insbesondere in harten Plattenmaterialien
  • optimale Schnittqualität durch spezielle Schneidenpräparation

Hinweise

  • die Reliefbild-Technik ist ein computergestütztes Verfahren, Bildinformationen mittels Frästechnik auf Plattenwerkstoffe zu übertragen
  • Spannmittel: Präzisionsspannmittel z.B. TRIBOS oder Warmschrumpffutter
Merkmal Wert
R = Radius 0,6 [mm]
Ø D = Flugkreisdurchmesser 14 [mm]
L2 = Schnittbreite 7,0 [mm]
Ø d = Schaftdurchmesser 16 [mm]
L3 = Schaftlänge 50 [mm]
L1 = Gesamtlänge 80 [mm]
Z = Zähnezahl 1
nmax = maximale Drehzahl 24’000 [min-1]
Nachschärfzone = Nachschärfzone 2 [mm]
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Downloads
