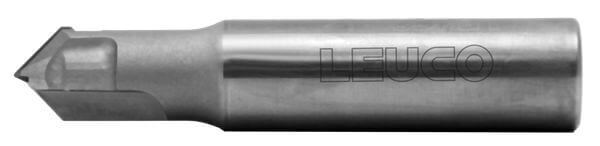

Reliefbild-Schaftfräser DP - 90°

Produkt

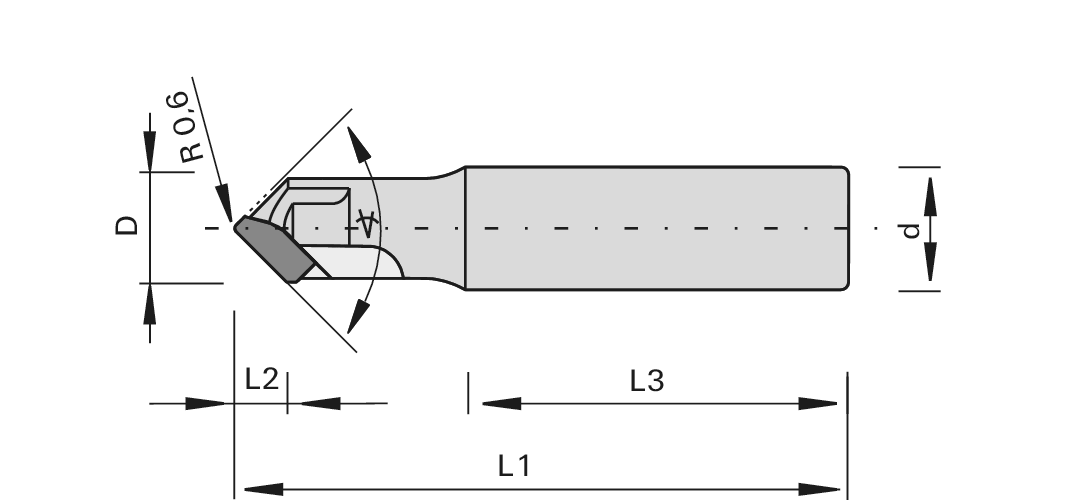

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Maschinen
  • für Nut-Fräsungen in Reliefbild-Technik (z.B. Pic2Plate)

Ausführung

  • Schneidstoff: DP
  • topline-Ausführung
  • Nachschärfzone 2 mm

Vorteile

  • sehr lange Standwege insbesondere in harten Plattenmaterialien
  • optimale Schnittqualität durch spezielle Schneidenpräparation

Hinweise

  • die Reliefbild-Technik ist ein computergestütztes Verfahren, Bildinformationen mittels Frästechnik auf Plattenwerkstoffe zu übertragen
  • Spannmittel: Präzisionsspannmittel z.B. TRIBOS oder Warmschrumpffutter

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

0,6 14 7,0 16 50 80 1 24’000 2 R 185156
|
