187240 - Schaftfräser CM DP Nesting - Z=3+3

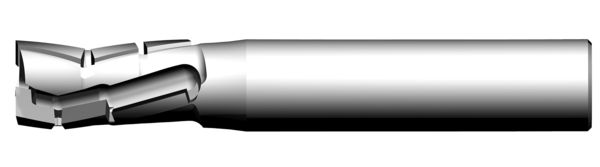

Produkt

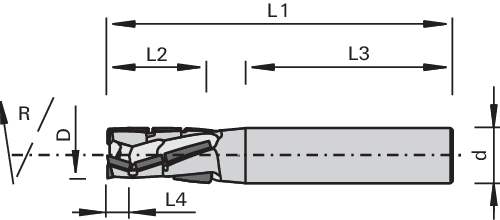

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- für Plattenzuschnitt im Nesting-Verfahren
- zum Fügen, Fälzen und *Nuten (*negative Ausführung) in rohen und beschichteten Holzwerkstoffen
Ausführung
- mit DP-Bohrschneide
- stirnschneidend zum schräg Eintauchen
- Grundkörper in Stahlausführung
- Vorschübe bis zu 20 m/min
- Nachschärfzone 1,5 mm
- n max = 24.000 min-1
Vorteile
- hohe Schnittqualität und beidseitig gute Schnittkante durch speziell angepasste Schneidenanordnung
- positive Spirale: optimaler Spanauswurf nach oben in Richtung Absaugung
- negative Spirale: Spanauswurf und Schnittdruck abwärtsgerichtet
- negative Spirale besonders für kleinere, bzw. schmale Werkstücke und zum Nuten geeignet
Hinweise
- Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System)
- mit Gewinde für Längeneinstellschraube
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 12 [mm] | |
| L4 = Schnittbreite 1 | 10 [mm] | |
| L2 = Schnittbreite | 22 [mm] | |
| Ø d = Schaftdurchmesser | 12 [mm] | |
| L3 = Schaftlänge | 45 [mm] | |
| L1 = Gesamtlänge | 75 [mm] | |
| Z = Zähnezahl | 3+3 | |
| Drallrichtung = Drallrichtung | negativ | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| H = Holzdicke | -19 [mm] | |
| Nachschärfzone = Nachschärfzone | 1.5 [mm] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
