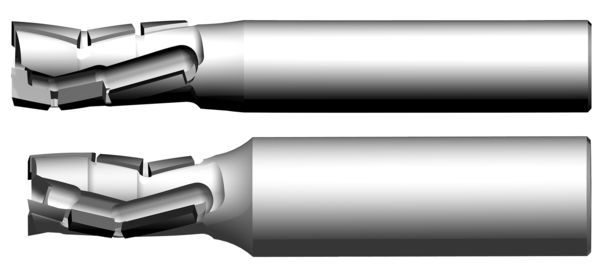

Schaftfräser CM DP Nesting - Z=3+3

Produkt

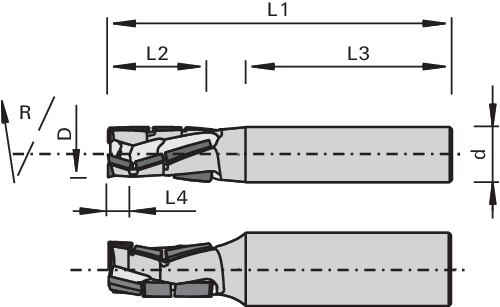

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Plattenzuschnitt im Nesting-Verfahren
  • zum Fügen, Fälzen und *Nuten (*negative Ausführung) in rohen und beschichteten Holzwerkstoffen

Ausführung

  • mit DP-Bohrschneide
  • stirnschneidend zum schräg Eintauchen
  • Grundkörper in Stahlausführung
  • Vorschübe bis zu 20 m/min
  • Nachschärfzone 1,5 mm
  • n max = 24.000 min-1

Vorteile

  • hohe Schnittqualität und beidseitig gute Schnittkante durch speziell angepasste Schneidenanordnung
  • positive Spirale: optimaler Spanauswurf nach oben in Richtung Absaugung
  • negative Spirale: Spanauswurf und Schnittdruck abwärtsgerichtet
  • negative Spirale besonders für kleinere, bzw. schmale Werkstücke und zum Nuten geeignet

Hinweise

  • Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System)
  • mit Gewinde für Längeneinstellschraube

Tabellen- und Bildlegende...

Ø D
[mm]
L4
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z Drallrichtung nmax
[min-1]
H
[mm]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

12 10 22 12 45 75 3+3 negativ 24’000 -19 1.5 R 187240
|
12 22 16 45 75 3+3 positiv 24’000 16-19 1.5 R 184185
|
