179497 - Kombinations-Schaftfräser rechts / links DP - Z=3/1

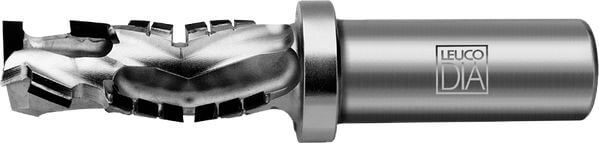

Produkt

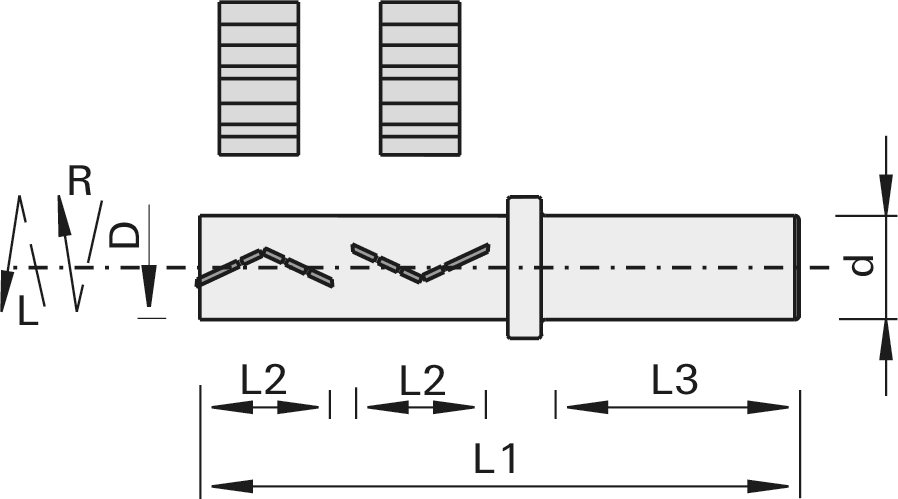

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- für Format- und Trennschnitte in rohen, melaminharz- und papierbeschichteten, HPL-belegten und furnierten Holzwerkstoffen
- Hochleistungswerkzeug zum Vor- und Fertigfräsen
Ausführung
- Z=3 am rechten Schneidteil für höchste Vorschübe
- Z=1 am linken Schneidteil
- Nachschärfzone 3,2 mm
Vorteile
- durch Verfahren in der Z-Achse und Ändern der Drehrichtung wird der untere Schneidenteil linksdrehend zum Eingriff gebracht; dadurch können ausrißgefährdete Ecken ohne Werkzeugwechsel in einer Aufspannung bearbeitet werden
Hinweise
- L2 eff. = effektive Schnittlänge; hier ist das Werkzeug Z=3. Die Differenz zu L2 ist Z=2; die Auslegung erlaubt die Bearbeitung aller gängigen Plattenwerkstoffe
- Werkstückspannung auf Spannklötzen erforderlich
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
- mit Gewinde für Längeneinstellschraube
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 25 [mm] | |
| L2 = Schnittbreite | 2x22 [mm] | |
| Ø d = Schaftdurchmesser | 25 [mm] | |
| L3 = Schaftlänge | 62 [mm] | |
| L1 = Gesamtlänge | 129 [mm] | |
| Z = Zähnezahl | 3/1 | |
| L = Lieferstatus | ||
| Bemerkung | L2 eff. 19,5 mm | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
