Kombinations-Schaftfräser rechts / links DP - Z=3/1

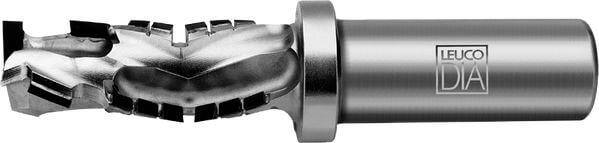

Produkt

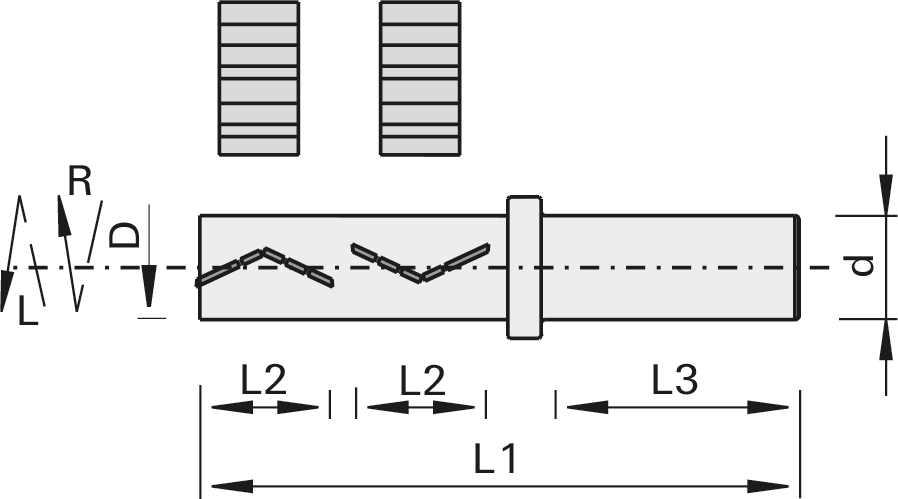

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Format- und Trennschnitte in rohen, melaminharz- und papierbeschichteten, HPL-belegten und furnierten Holzwerkstoffen
  • Hochleistungswerkzeug zum Vor- und Fertigfräsen

Ausführung

  • Z=3 am rechten Schneidteil für höchste Vorschübe
  • Z=1 am linken Schneidteil
  • Nachschärfzone 3,2 mm

Vorteile

  • durch Verfahren in der Z-Achse und Ändern der Drehrichtung wird der untere Schneidenteil linksdrehend zum Eingriff gebracht; dadurch können ausrißgefährdete Ecken ohne Werkzeugwechsel in einer Aufspannung bearbeitet werden

Hinweise

  • L2 eff. = effektive Schnittlänge; hier ist das Werkzeug Z=3. Die Differenz zu L2 ist Z=2; die Auslegung erlaubt die Bearbeitung aller gängigen Plattenwerkstoffe
  • Werkstückspannung auf Spannklötzen erforderlich
  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
  • mit Gewinde für Längeneinstellschraube

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

25 2x22 25 62 129 3/1 L2 eff. 19,5 mm 179497
|
25 2x26 25 62 137 3/1 L2 eff. 23,3 mm 179498
|
25 2x30 25 62 145 3/1 L2 eff. 27 mm 179499
|
25 2x34 25 62 153 3/1 L2 eff. 31 mm 179500
|
