181483 - Hochleistungs-Schaftfräser DP - Z=2+1+2

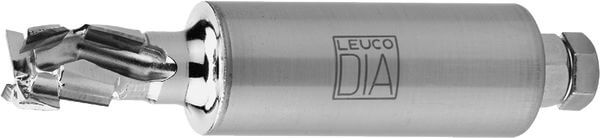

Produkt

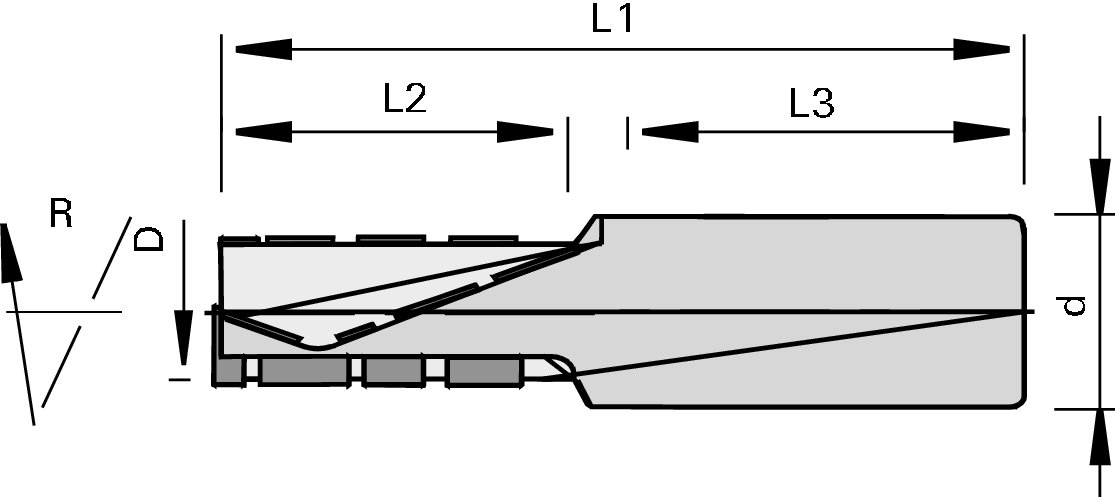

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- für Format- und Trennschnitte in rohen, melaminharz- und papierbeschichteten, HPL-belegten und furnierten Holzwerkstoffen
Ausführung
- Hochleistungswerkzeug zum Vor- und Fertigfräsen
- Z=1 in der Mittellage, Z=2 in der Deckschicht
- stirnschneidend zum schräg Eintauchen
- mit Achswinkel
- Nachschärfzone 3,0 mm
- n max = 24.000 min-1
Vorteile
- gute Schnittqualität an Ober- und Unterkante durch beidseitig ziehenden Achswinkel
- laufruhiges Fräsen durch Ungleichteilung
- optimale Spanentsorgung durch freiliegende Schneidenanordnung
Hinweise
- Vorschübe bis zu 20 m/min im Fügeschnitt
- Vorschübe bis zu 12 m/min im Trennschnitt
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
- mit Gewinde für Längeneinstellschraube
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 25 [mm] | |
| L2 = Schnittbreite | 35 [mm] | |
| Ø d = Schaftdurchmesser | 25 [mm] | |
| L3 = Schaftlänge | 60 [mm] | |
| L1 = Gesamtlänge | 110 [mm] | |
| Z = Zähnezahl | 2+1+2 | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| H = Pakethöhe/Schnitthöhe | 18-32 [mm] | |
| Nachschärfzone = Nachschärfzone | 3 [mm] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
