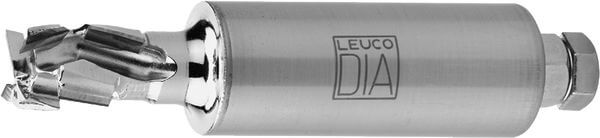

Hochleistungs-Schaftfräser DP - Z=2+1+2

Produkt

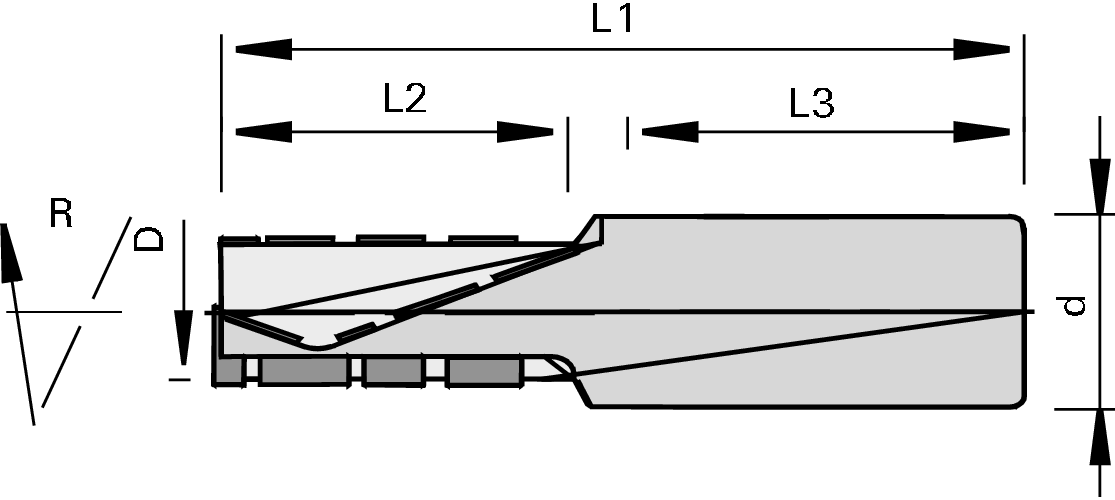

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Format- und Trennschnitte in rohen, melaminharz- und papierbeschichteten, HPL-belegten und furnierten Holzwerkstoffen

Ausführung

  • Hochleistungswerkzeug zum Vor- und Fertigfräsen
  • Z=1 in der Mittellage, Z=2 in der Deckschicht
  • stirnschneidend zum schräg Eintauchen
  • mit Achswinkel
  • Nachschärfzone 3,0 mm
  • n max = 24.000 min-1

Vorteile

  • gute Schnittqualität an Ober- und Unterkante durch beidseitig ziehenden Achswinkel
  • laufruhiges Fräsen durch Ungleichteilung
  • optimale Spanentsorgung durch freiliegende Schneidenanordnung

Hinweise

  • Vorschübe bis zu 20 m/min im Fügeschnitt
  • Vorschübe bis zu 12 m/min im Trennschnitt
  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
  • mit Gewinde für Längeneinstellschraube

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
H
[mm]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

20 28 25 60 100 2+1+2 24’000 12-25 3 R 181481
|
25 35 25 60 110 2+1+2 24’000 18-32 3 R 181483
|
25 42 25 60 120 2+1+2 24’000 25-40 3 R 181485
|
25 48 25 62 120 2+1+2 24’000 32-45 3 L 181486
|
25 48 25 62 120 2+1+2 24’000 32-45 3 R 181487
|
