187261 - Hochleistungs-Schaftfräser DP - für die Vollkernplatten-Bearbeitung

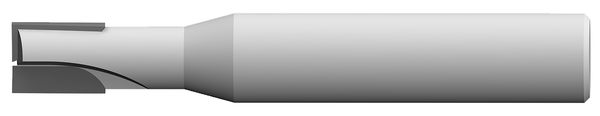

Produkt

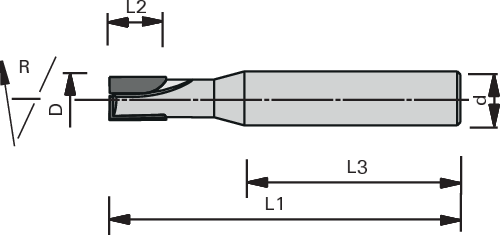

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum überschnittfreien Fügen und Formatieren in Holzwerkstoffen, Massivhölzern und Kunststoffen
- insbesondere zur Bearbeitung von Kunststoff-Vollkernplatten (z.B. Trespa®, Corian®, Varicor®, LG-HiMacs, etc.)
Ausführung
- Hochleistungswerkzeug zum Vor- und Fertigfräsen
- Ø D = 8 mm - Ø D = 10 mm Grundkörper aus VHW
- Ø D > 10 mm Grundkörper aus Stahl
- mit wechselseitigem Achswinkel
- mit DP-Bohrschneide
- stirnschneidend zum schräg Eintauchen
- polierte Spanfläche
- n max = 24.000 min-1
Vorteile
Hinweise
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter, Warmschrumpffutter
- Ø D > 10 mm mit Gewinde für Längeneinstellschraube
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 8 [mm] | |
| L2 = Schnittbreite | 10 [mm] | |
| Ø d = Schaftdurchmesser | 10 [mm] | |
| L3 = Schaftlänge | 40 [mm] | |
| L1 = Gesamtlänge | 65 [mm] | |
| Z = Zähnezahl | 1+1 | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| Nachschärfzone = Nachschärfzone | 0.5 [mm] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
