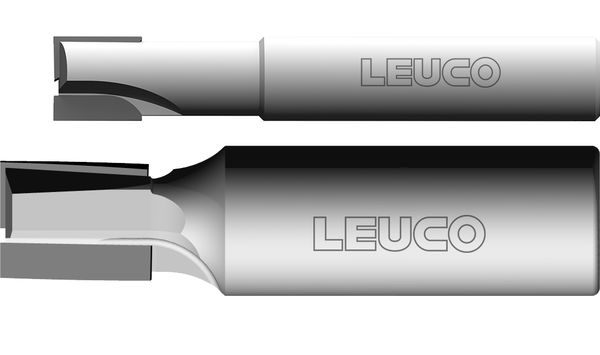

Hochleistungs-Schaftfräser DP - für die Vollkernplatten-Bearbeitung

Produkt

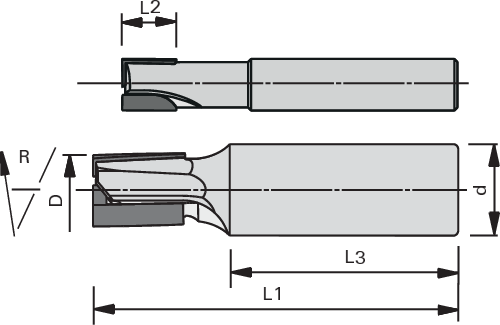

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum überschnittfreien Fügen und Formatieren in Holzwerkstoffen, Massivhölzern und Kunststoffen
  • insbesondere zur Bearbeitung von Kunststoff-Vollkernplatten (z.B. Trespa®, Corian®, Varicor®, LG-HiMacs, etc.)

Ausführung

  • Hochleistungswerkzeug zum Vor- und Fertigfräsen
  • Ø D = 8 mm - Ø D = 10 mm Grundkörper aus VHW
  • Ø D > 10 mm Grundkörper aus Stahl
  • mit wechselseitigem Achswinkel
  • mit DP-Bohrschneide
  • stirnschneidend zum schräg Eintauchen
  • polierte Spanfläche
  • n max = 24.000 min-1

Vorteile

Hinweise

  • Spannmittel: ps-System, TRIBOS, Spannzangen-Futter, Warmschrumpffutter
  • Ø D > 10 mm mit Gewinde für Längeneinstellschraube

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z nmax
[min-1]
Nachschärfzone
[mm]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

8 10 10 40 65 1+1 24’000 0.5 R 187261
|
10 10 10 40 65 1+1 24’000 0.6 R 187262
|
12 15 16 45 75 2+1 24’000 1 R 186436
|
12 15 16 45 75 3+1 24’000 1 R 186305
|
12 22 16 45 75 2+1 24’000 1 R 186437
|
14 28 16 45 80 2+1 24’000 1.5 R 186438
|
16 20 20 50 80 2+1 24’000 2.8 R 186439
|
16 20 20 50 80 3+1 24’000 1.6 R 186431
|
