181102 - DIAMAX Schaftfräser DP

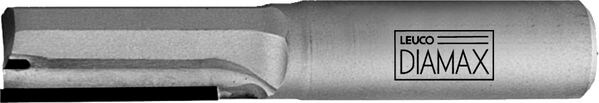

Produkt

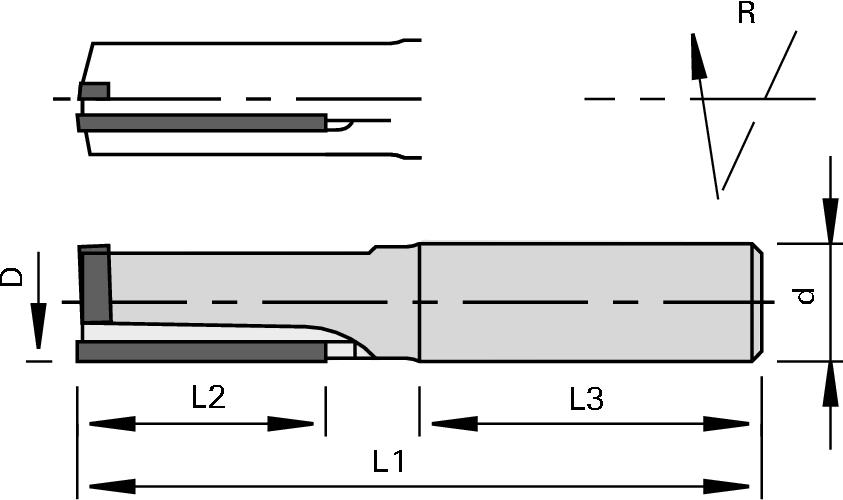

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum überschnittfreien Fügen und Trennen in Holzwerkstoffen, Massivhölzern und Kunststoffen
Ausführung
- polierte Spanfläche und feinstbearbeitete Freifläche
- mit HW-Bohrschneide zum schräg Eintauchen (gleichzeitiger Vorschub in Z und X Achse)
- Ø 10 mm mit in VHW Grundkörper integrierter Bohrschneide, alle anderen Durchmesser mit eingelöteter HW-Bohrschneide
- achsgerade
- Vollhartmetall Grundkörper für Ø 5 mm - Ø 10 mm
Vorteile
- lackierfähige Bearbeitung von MDF und Harthölzern
- keine Überschnittsabzeichnungen durch durchgehende Schneide
- hohe Stabilität durch spezielle Ausführung der Lötung
Hinweise
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
- Ø D=12 und 16 mm mit Gewinde für Längeneinstellschraube
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 12 [mm] | |
| L2 = Schnittbreite | 25.4 [mm] | |
| Ø d = Schaftdurchmesser | 12 [mm] | |
| L3 = Schaftlänge | 35 [mm] | |
| L1 = Gesamtlänge | 70 [mm] | |
| Z = Zähnezahl | 1 | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| Nachschärfzone = Nachschärfzone | 1.2 [mm] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
