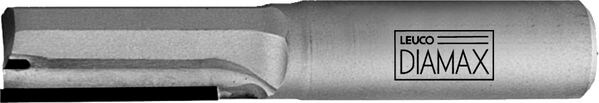

DIAMAX Schaftfräser DP
Produkt

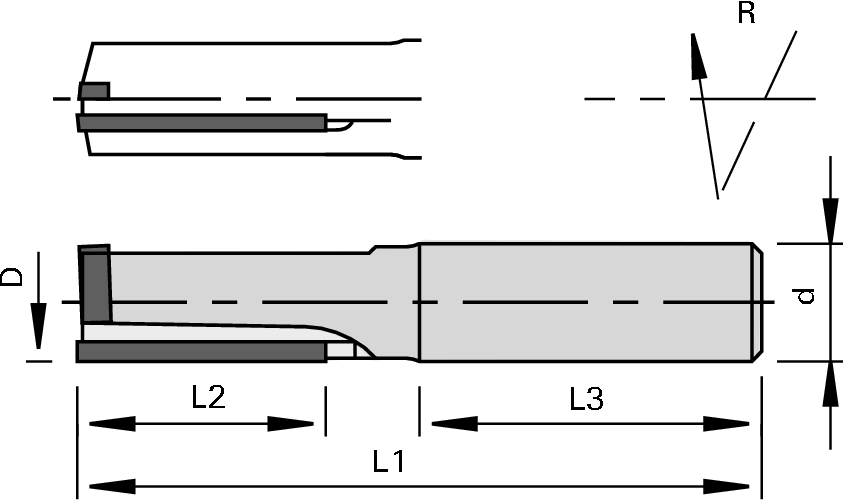

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum überschnittfreien Fügen und Trennen in Holzwerkstoffen, Massivhölzern und Kunststoffen
Ausführung
- polierte Spanfläche und feinstbearbeitete Freifläche
- mit HW-Bohrschneide zum schräg Eintauchen (gleichzeitiger Vorschub in Z und X Achse)
- Ø 10 mm mit in VHW Grundkörper integrierter Bohrschneide, alle anderen Durchmesser mit eingelöteter HW-Bohrschneide
- achsgerade
- Vollhartmetall Grundkörper für Ø 5 mm - Ø 10 mm
Vorteile
- lackierfähige Bearbeitung von MDF und Harthölzern
- keine Überschnittsabzeichnungen durch durchgehende Schneide
- hohe Stabilität durch spezielle Ausführung der Lötung
Hinweise
- Spannmittel: ps-System, TRIBOS, Spannzangen-Futter
- Ø D=12 und 16 mm mit Gewinde für Längeneinstellschraube
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Nachschärfzone
[mm] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 5 | 12 | 12 | 40 | 60 | 1 | 24’000 | 0.2 | R | 183566 | ||
| 6 | 12 | 12 | 40 | 60 | 1 | 24’000 | 0.2 | R | 183567 | ||
| 8 | 12 | 12 | 35 | 60 | 1 | 24’000 | 0.5 | R | 178659 | ||
| 8 | 22 | 12 | 35 | 70 | 2 | 24’000 | 0.5 | R | 187724 | ||
| 8 | 12 | 12 | 40 | 60 | 2 | 24’000 | 0.5 | R | 183568 | ||
| 10 | 22 | 12 | 35 | 70 | 2 | 24’000 | 1.2 | L | 186785 | ||
| 10 | 22 | 12 | 35 | 70 | 2 | 24’000 | 1.2 | R | 186784 | ||
| 12 | 25.4 | 12 | 35 | 70 | 1 | 24’000 | 1.2 | R | 181102 | ||
| 16 | 25.4 | 16 | 45 | 85 | 1 | 24’000 | 1.2 | R | 181104 | ||
| 16 | 35 | 16 | 45 | 95 | 1 | 24’000 | 1.2 | R | 181106 | ||
