80494043 - Schaftfräser DP Nesting - Fibonacci

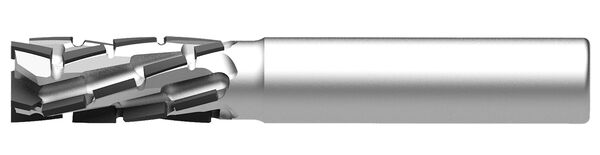

Produkt

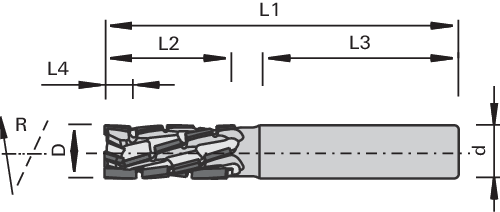

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- für Plattenzuschnitt im Nesting-Verfahren
- zum Fügen, Fälzen und Nuten in rohen und beschichteten Holzwerkstoffen
Ausführung
- mit DP-Bohrschneide
- stirnschneidend zum schräg Eintauchen
- Vorschübe bis zu 28 m/min
- Nachschärfzone 1,6 mm
- n max = 24.000 min-1
Vorteile
- natürliche Schneidenanordnung nach Fibonacci sorgt für eine Vibrationsminimierung
- Werkzeuge benötigen bis zu 15% weniger Leistung als andere Werkzeuge mit selber Zahnzahl
- durch die spezielle Fibonacci Schneiden Anordnung ist der Grundkörper stabiler
- Fibonacci Nestingfräser haben keine Überschnitte mehr, wo durch sich die Schnittqualität deutlich absetzt
- stabilere Grundschneide
Hinweise
- Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System)
- mit Gewinde für Längeneinstellschraube
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 12 [mm] | |
| L4 = Schnittbreite 1 | 6.2 [mm] | |
| L2 = Schnittbreite | 29 [mm] | |
| Ø d = Schaftdurchmesser | 12 [mm] | |
| L3 = Schaftlänge | 45 [mm] | |
| L1 = Gesamtlänge | 80 [mm] | |
| Z = Zähnezahl | 3+3 | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| Nachschärfzone = Nachschärfzone | 1.6 [mm] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
