Schaftfräser DP Nesting - Fibonacci

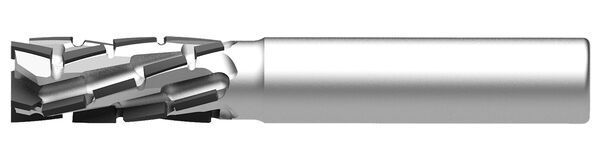

Produkt

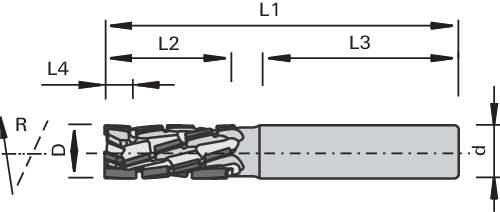

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- für Plattenzuschnitt im Nesting-Verfahren
- zum Fügen, Fälzen und Nuten in rohen und beschichteten Holzwerkstoffen
Ausführung
- mit DP-Bohrschneide
- stirnschneidend zum schräg Eintauchen
- Vorschübe bis zu 28 m/min
- Nachschärfzone 1,6 mm
- n max = 24.000 min-1
Vorteile
- natürliche Schneidenanordnung nach Fibonacci sorgt für eine Vibrationsminimierung
- Werkzeuge benötigen bis zu 15% weniger Leistung als andere Werkzeuge mit selber Zahnzahl
- durch die spezielle Fibonacci Schneiden Anordnung ist der Grundkörper stabiler
- Fibonacci Nestingfräser haben keine Überschnitte mehr, wo durch sich die Schnittqualität deutlich absetzt
- stabilere Grundschneide
Hinweise
- Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System)
- mit Gewinde für Längeneinstellschraube
|
Ø D
[mm] |
Ø D
[zoll] |
L4
[mm] |
L2
[mm] |
Ø d
[mm] |
Ø d
[zoll] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
Nachschärfzone
[mm] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||||
| 12 | 7.2 | 23,1 | 12 | 45 | 75 | 2+2 | 24’000 | 1.6 | R | 80494040 | ||||
| 12 | 7.2 | 28,7 | 12 | 45 | 80 | 2+2 | 24’000 | 1.6 | R | 80494041 | ||||
| 12 | 6.2 | 23 | 12 | 45 | 75 | 3+3 | 24’000 | 1.6 | R | 80494042 | ||||
| 12 | 6.2 | 29 | 12 | 45 | 80 | 3+3 | 24’000 | 1.6 | R | 80494043 | ||||
| 16 | 6.2 | 29 | 16 | 45 | 80 | 3+3 | 24’000 | 1.6 | R | 80494044 | ||||
| 12 | 7.1 | 23 | 12 | 45 | 75 | 4+4 | 24’000 | 1.6 | R | 80494045 | ||||
| 12 | 7.1 | 28 | 12 | 45 | 80 | 4+4 | 24’000 | 1.6 | R | 80494046 | ||||
| 1/2 | 7.1 | 24 | 1/2 | 45 | 75 | 4+4 | 24’000 | 1.6 | R | 80494047 | ||||
| 1/2 | 7.1 | 30 | 1/2 | 45 | 80 | 4+4 | 24’000 | 1.6 | R | 80494048 | ||||
