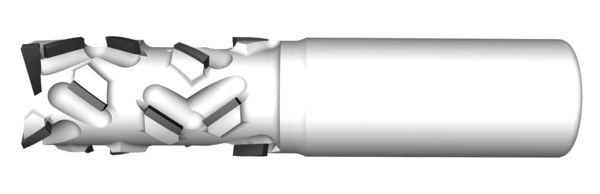

186992 - DIAREX Kombinations-Schaftfräser rechts / links DP - Z=2+2
Produkt

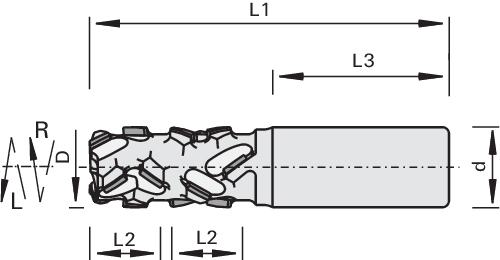

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- für Format- und Trennschnitte in rohen, melaminharz- und papierbeschichteten, HPL-belegten und furnierten Holzwerkstoffen
Ausführung
- die Schaftfräser verfügen sowohl über einen linksdrehenden als auch über einen rechtsdrehenden Schneidenteil, der jeweils durch das Verfahren in der Z-Achse und Ändern der Drehrichtung in Einsatz gebracht wird
- Nachschärfzone 1,2 mm
Vorteile
- insbesondere bei der Bearbeitung von Arbeitsplatten-Eckverbindungen gewährleistet dies ein ausrissfreies Fräsen der Sichtkante durch beidseitiges Einfräsen im Gegenlauf mit nur einem Fräser
- weniger Werkzeugwechsel
- zwei Funktionen in einem Werkzeug erspart einen Werkzeugplatz im Werkzeugwechsler
Hinweise
- Werkstückspannung auf Saugern erforderlich
- Spannmittel: ps-System, TRIBOS, Warmschrumpffutter
- mit Gewinde für Längeneinstellschraube
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 25 [mm] | |
| L2 = Schnittbreite | 2x22 [mm] | |
| Ø d = Schaftdurchmesser | 25 [mm] | |
| L3 = Schaftlänge | 55 [mm] | |
| L1 = Gesamtlänge | 125 [mm] | |
| Z = Zähnezahl | 2+2 | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
