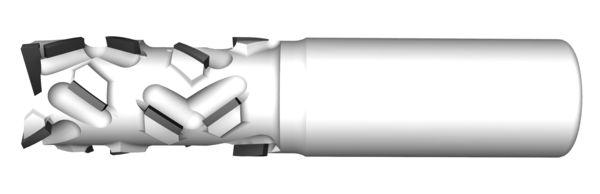

DIAREX Kombinations-Schaftfräser rechts / links DP - Z=2+2

Produkt

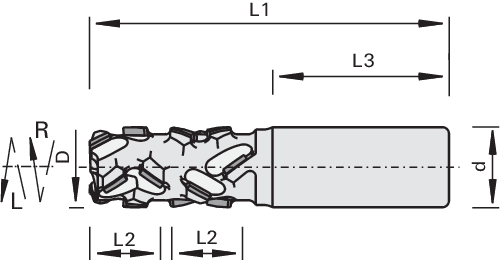

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Format- und Trennschnitte in rohen, melaminharz- und papierbeschichteten, HPL-belegten und furnierten Holzwerkstoffen

Ausführung

  • die Schaftfräser verfügen sowohl über einen linksdrehenden als auch über einen rechtsdrehenden Schneidenteil, der jeweils durch das Verfahren in der Z-Achse und Ändern der Drehrichtung in Einsatz gebracht wird
  • Nachschärfzone 1,2 mm

Vorteile

  • insbesondere bei der Bearbeitung von Arbeitsplatten-Eckverbindungen gewährleistet dies ein ausrissfreies Fräsen der Sichtkante durch beidseitiges Einfräsen im Gegenlauf mit nur einem Fräser
  • weniger Werkzeugwechsel
  • zwei Funktionen in einem Werkzeug erspart einen Werkzeugplatz im Werkzeugwechsler

Hinweise

  • Werkstückspannung auf Saugern erforderlich
  • Spannmittel: ps-System, TRIBOS, Warmschrumpffutter
  • mit Gewinde für Längeneinstellschraube

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

25 2x22 25 55 125 2+2 186992
|
25 2x34 25 55 135 2+2 186993
|
