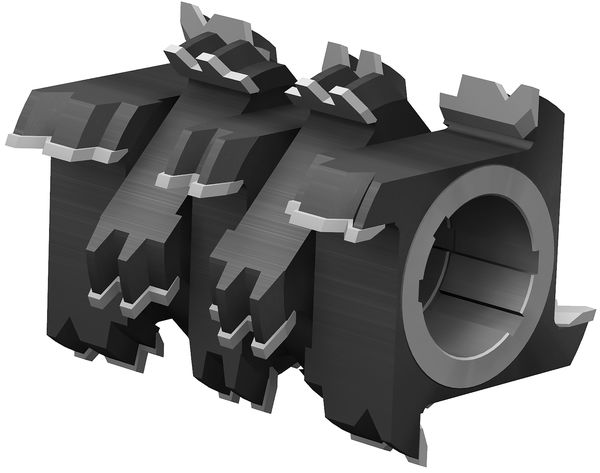

192658 - Konterprofil-Fräser-Satz HW

Produkt

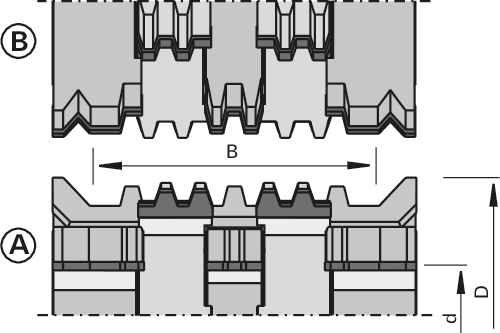

Zeichnung

  • Hartmetall [HW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Kehlmaschinen
  • zur Herstellung von Längsverbindung bei Blockbohlen

Ausführung

  • Tragkörper aus Stahl
  • symmetrischer Aufbau
  • DKN als Verdrehsicherung

Vorteile

  • größtmögliche Genauigkeit durch Planparallelität aller Teile

Hinweise

Merkmal Wert
Ø D = Flugkreisdurchmesser 190 [mm]
B = Schnittbreite 220 [mm]
b = Nabenbreite 239 [mm]
Ø d = Bohrungsdurchmesser 80 [mm]
Z = Zähnezahl 5x4
DKN = Doppelkeilnut 12x3,3 [mm]
nmax = maximale Drehzahl 8’000 [min-1]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
