Auswahl nach Werkzeugtyp

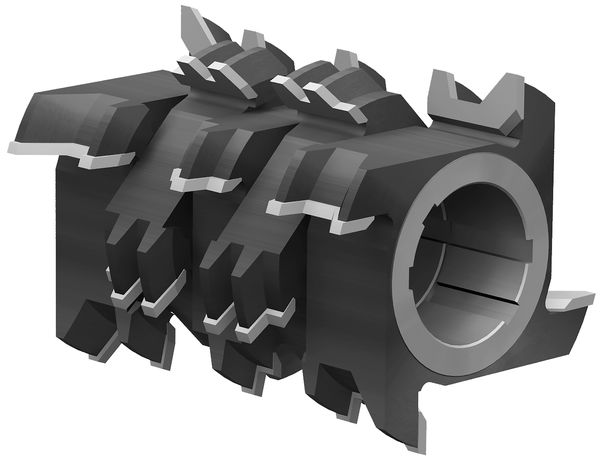

Konterprofil-Fräser-Satz HW

Produkt

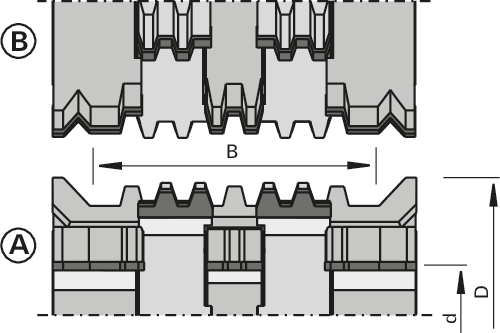

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kehlmaschinen
  • zur Herstellung von Längsverbindung bei Blockbohlen

Ausführung

  • Tragkörper aus Stahl
  • symmetrischer Aufbau
  • DKN als Verdrehsicherung

Vorteile

  • größtmögliche Genauigkeit durch Planparallelität aller Teile

Hinweise

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
nmax
[min-1]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

190 220 239 80 5x4 12x3,3 8’000 192657
|
190 220 239 80 5x4 12x3,3 8’000 192658
|
