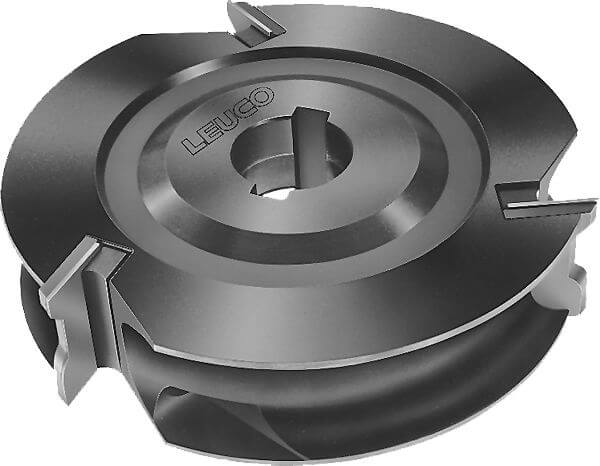

166723 - SuperProfiler HW (Innenprofil) - MEC

Produkt

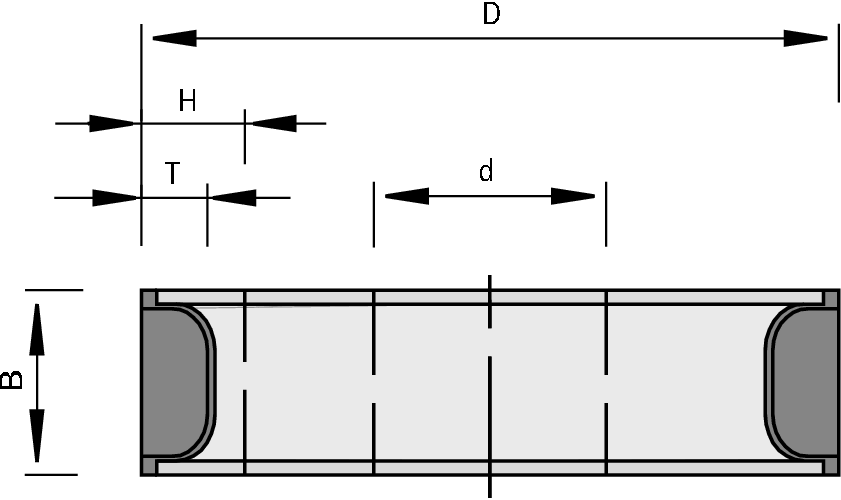

Zeichnung

  • Hartmetall [HW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Doppelendprofiler
  • Kehlmaschinen
  • Kopierfräs- und Langfräsaggregate IMA

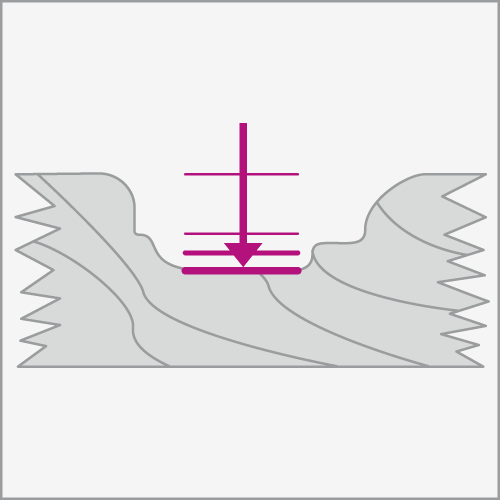

  • zum Profilieren von Massivhölzern und Holzwerkstoffen

Ausführung

  • Schneiden achsparallel
  • Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
  • Schneidstoff: HW HL Solid 60 für Weichhölzer

Vorteile

  • Messerkopf zur Aufnahme von verschiedenen Profilwechselplatten

Hinweise

  • Wechselplatten nach Kundenwunsch frei profilierbar
  • Lieferumfang: Messerkopf mit Spannelementen ohne Wechsel- und Stützplatten
Merkmal Wert
Ø D = Flugkreisdurchmesser 180 [mm]
B = Schnittbreite 60 [mm]
Ø d = Bohrungsdurchmesser 35 [mm]
Ø dmax = maximaler Bohrungsdurchmesser 50 [mm]
Z = Zähnezahl 3
Tmax = maximale Profiltiefe 15 [mm]
DKN = Doppelkeilnut 10x4 [mm]
Skizze = Profilierbare Zone SP 5 [Folie]
nmax = maximale Drehzahl 8’000 [min-1]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
SuperProfiler Blanketts HW 60,8x30,2x1,5N 179113
|
SuperProfiler Blanketts HW 60,8x30,2x1,5N 177368
|
Stützplatten 60x28,5x4,0N 178008
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Druckleisten 58x12x8 166738
|
Gewindestifte - mit Innensechskant und Zapfen M8x20 DIN EN ISO 4028 001625
|
Schraubendreher mit Quergriff für Innensechskant SW4x100 166091
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
