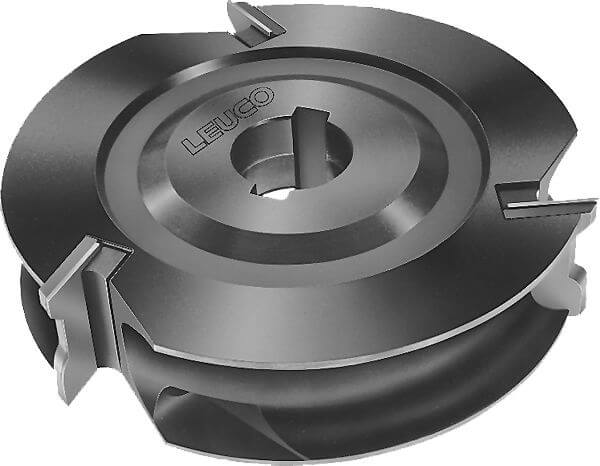

SuperProfiler HW (Innenprofil) - MEC
Produkt

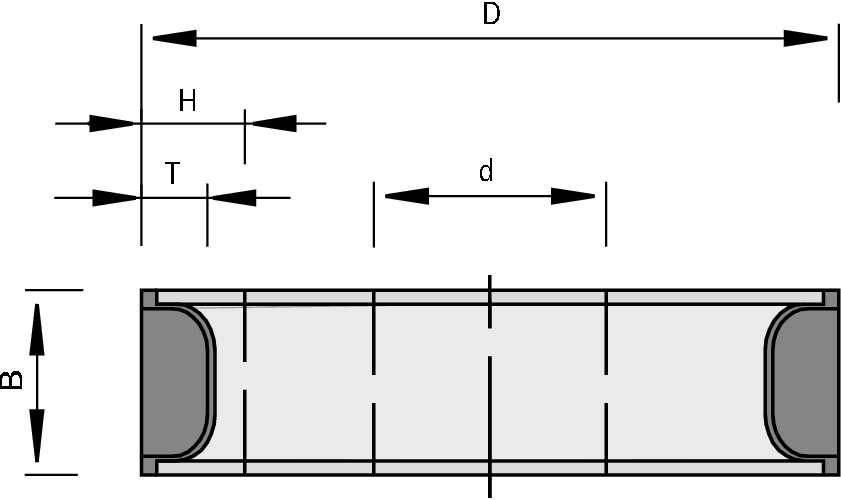

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- Kehlmaschinen
- Kopierfräs- und Langfräsaggregate IMA
- zum Profilieren von Massivhölzern und Holzwerkstoffen
Ausführung
- Schneiden achsparallel
- Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
- Schneidstoff: HW HL Solid 60 für Weichhölzer
Vorteile
- Messerkopf zur Aufnahme von verschiedenen Profilwechselplatten
Hinweise
- Wechselplatten nach Kundenwunsch frei profilierbar
- Lieferumfang: Messerkopf mit Spannelementen ohne Wechsel- und Stützplatten
|
Ø D
[mm] |
B
[mm] |
Ø d
[mm] |

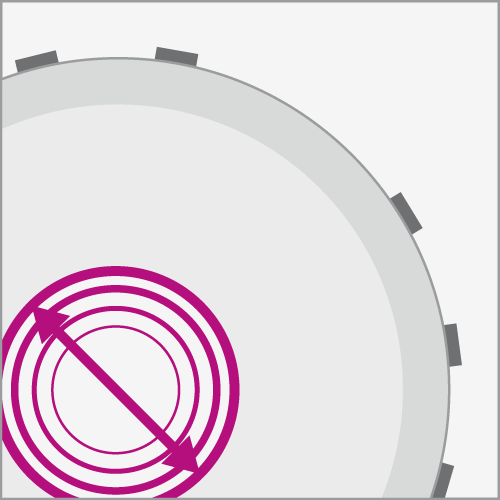

Ø dmax
[mm] |
Z |

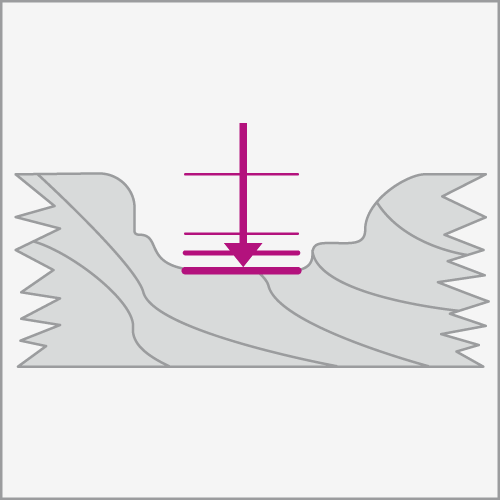

Tmax
[mm] |

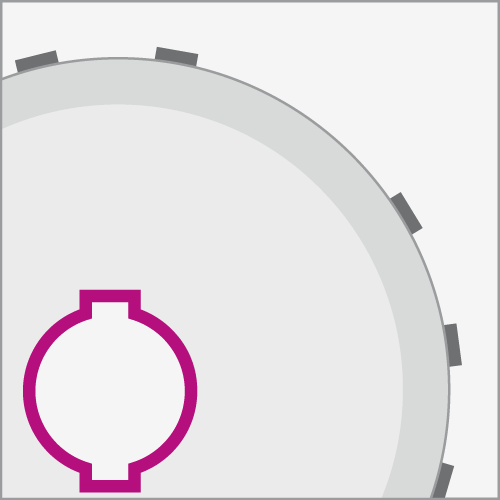

DKN
[mm] |
Skizze
[Folie] |
nmax
[min-1] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 125 | 40 | 30 | 35 | 2 | 13 | 8x3 | SP 7 | 12’000 | 167439 | ||
| 125 | 40 | 31,75 | 35 | 2 | 13 | SP 7 | 12’000 | 167440 | |||
| 125 | 60 | 31,75 | 35 | 2 | 15 | SP 5 | 12’000 | 167442 | |||
| 150 | 40 | 30 | 50 | 3 | 13 | 8x3 | SP 7 | 10’000 | 166971 | ||
| 150 | 40 | 31,75 | 50 | 3 | 13 | SP 7 | 10’000 | 176184 | |||
| 150 | 40 | 35 | 50 | 3 | 13 | 10x4 | SP 7 | 10’000 | 166972 | ||
| 150 | 40 | 40 | 50 | 3 | 13 | 12x5 | SP 7 | 10’000 | 166973 | ||
| 150 | 60 | 30 | 50 | 3 | 15 | 8x3 | SP 5 | 10’000 | 166975 | ||
| 150 | 60 | 40 | 50 | 3 | 15 | 12x5 | SP 5 | 10’000 | 166977 | ||
| 150 | 60 | 31,75 | 35 | 3 | 25 | SP 4 | 7’200 | 176230 | |||
| 165 | 40 | 30 | 50 | 3 | 20 | 8x3 | SP 33 | 8’500 | 176088 | ||
| 180 | 40 | 35 | 50 | 3 | 13 | 10x4 | SP 7 | 8’000 | 166720 | ||
| 180 | 40 | 40 | 50 | 3 | 13 | 12x5 | SP 7 | 8’000 | 166721 | ||
| 180 | 60 | 35 | 50 | 3 | 15 | 10x4 | SP 5 | 8’000 | 166723 | ||
| 180 | 60 | 40 | 50 | 3 | 15 | 12x5 | SP 5 | 8’000 | 166724 | ||
| 180 | 60 | 31,75 | 50 | 3 | 25 | SP 4 | 6’000 | 168127 | |||
| 180 | 60 | 50 | 50 | 3 | 25 | SP 4 | 6’000 | 168131 | |||
| 180 | 80 | 40 | 50 | 3 | 25 | 12x5 | SP 6 | 6’000 | 167993 | ||
