180536 - Nutenbett-Messerköpfe HW

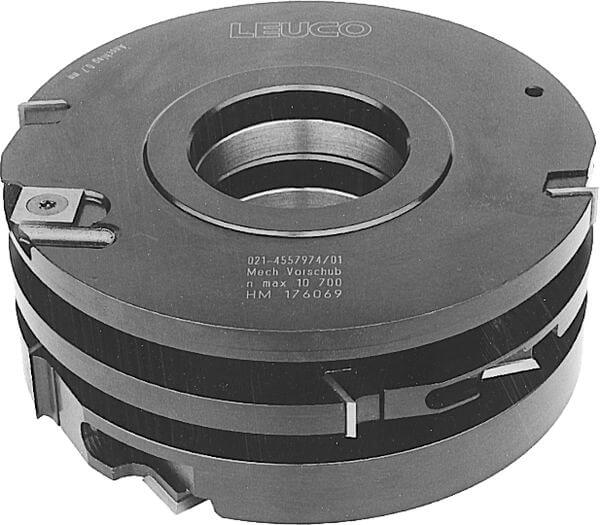

Produkt

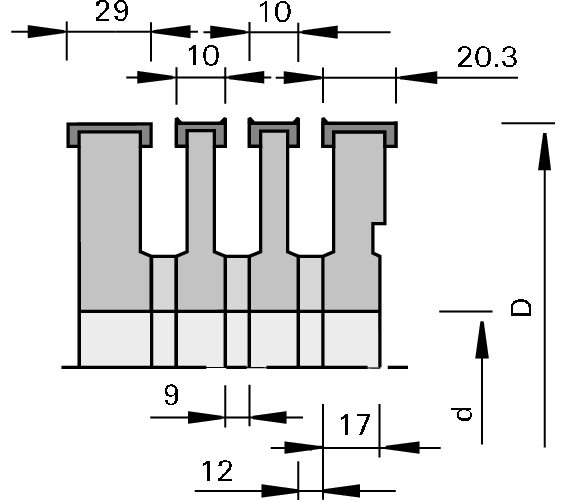

Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kehlmaschinen mit Nutenbetteinrichtung Weinig
- zum Fräsen von Führungsnuten in Massivhölzern
Ausführung
- n max = 10.700 min-1
- Einzelwerkzeuge mit Vorschneider
- Ident-No. 180536, 186498 ohne Vorschneider
Vorteile
Hinweise
- Einsatz längs zur Faser
- Achtung: Ersatzlieferung für alte Nutenbett-Messerkopfsätze: Messerkopf Breite = 9 mm kann ersetzt werden durch neuen Messerkopf Breite = 10 mm bei gleichzeitigem Austausch des Distanzrings Breite = 10 mm durch Distanzring Breite = 9 mm; Messerkopf Breite = 10,5 mm wird ersetzt durch Messerkopf Breite = 10 mm
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 140 [mm] | |
| B = Schnittbreite | 29 [mm] | |
| Ø d = Bohrungsdurchmesser | 40 [mm] | |
| Z = Zähnezahl | 2 | |
| nmax = maximale Drehzahl | 10’700 [min-1] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Profil-Wendeplatten HW mit 4 Schneidkanten - Ledinek Rotoles | 14x14x2,0N | 003079 | ||
|
ab Lager lieferbar |
|||||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Zwischenringe | 70x9x40 | 177308 | ||
|
|
Zwischenringe | Ø70x10xØ40 | 185420 | ||
|
|
Zwischenringe | 70x12x40 | 162706 | ||
|
|
Zwischenringe | 70x10x50 | 163886 | ||
|
|
Zwischenringe | 70x12x50 | 163887 | ||
|
|
Zwischenringe | 70x9x50 | 177309 | ||
| Druckleisten | B=30 | 164185 | |||
|
Gewindestifte - mit Innensechskant und Zapfen | M8x16 DIN EN ISO 4028 | 164422 | ||
|
Einstelllehren | 1,0 | 011103 | ||
|
Schraubendreher mit Quergriff für Innensechskant | SW4x100 | 166091 | ||
| Schraubendreher mit Quergriff für Innentorx | T20x100 | 166092 | |||
|
ab Lager lieferbar |
|||||
