Nutenbett-Messerköpfe HW

Produkt

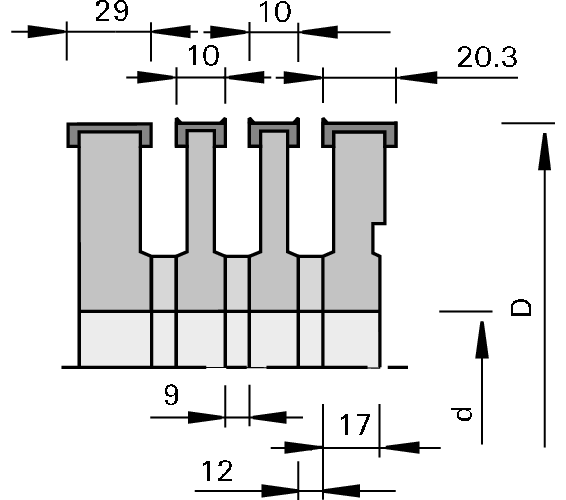

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kehlmaschinen mit Nutenbetteinrichtung Weinig
  • zum Fräsen von Führungsnuten in Massivhölzern

Ausführung

  • n max = 10.700 min-1
  • Einzelwerkzeuge mit Vorschneider
  • Ident-No. 180536, 186498 ohne Vorschneider

Vorteile

Hinweise

  • Einsatz längs zur Faser
  • Achtung: Ersatzlieferung für alte Nutenbett-Messerkopfsätze: Messerkopf Breite = 9 mm kann ersetzt werden durch neuen Messerkopf Breite = 10 mm bei gleichzeitigem Austausch des Distanzrings Breite = 10 mm durch Distanzring Breite = 9 mm; Messerkopf Breite = 10,5 mm wird ersetzt durch Messerkopf Breite = 10 mm

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
Ø d
[mm]
Z nmax
[min-1]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

140 10 40 2+2 10’700 176066
|
140 20,3 40 2+2 10’700 176067
|
140 39,5 40 2 10’700 186498
|
140 29 40 2 10’700 180536
|
140 10 50 2+2 10’700 176069
|
140 20,3 50 2+2 10’700 176070
|
