177737 - Kanten-Abrund-Messerköpfe HW HSK 25R - Homag
Produkt

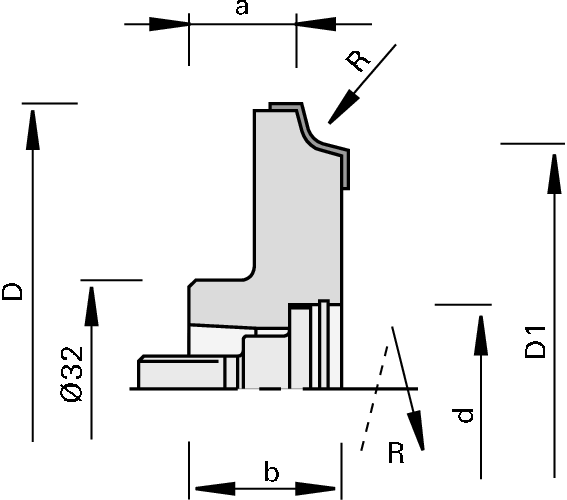

Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen Homag
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- Schneiden achsparallel
- Schneidstoff: HW HL Board 05
Vorteile
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
Hinweise
- Basismaße a und D1 konstant
- gleicher Messerkopfgrundkörper für R 1,5 - 3 mm
- Drehrichtung nach DIN-EN 50144
| Merkmal | Wert | |
|---|---|---|
| R = Radius | 2,5 [mm] | |
| Ø D = Flugkreisdurchmesser | 79 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 70 [mm] | |
| a = Abstand zur Maschine | 16.5 [mm] | |
| B = Schnittbreite | 12 [mm] | |
| b = Nabenbreite | 23 [mm] | |
| Ø d = Bohrungsdurchmesser | HSK 25R [mm] | |
| Z = Zähnezahl | 4 | |
| nmax = maximale Drehzahl | 18’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Radius-Wechselplatten HW mit 1 Schneidradius - Homag | 12x17x2,0 RR R=Ø2,5 | 177609 | ||
|
ab Lager lieferbar |
|||||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Druckleisten | 12x11x7 | 177724 | |||
| Schrauben | M10x1,25x32 SW8 | 177780 | |||
| Paßscheiben | 18x25x1,0 DIN 988 | 177781 | |||
| Sicherungsringe | 25x1,2 DIN 472 | 177782 | |||
|
Gewindestifte - mit Innensechskant und Zapfen | M6x16 SW3 | 001617 | ||
|
Winkelschraubendreher für Innensechskant | SW3 DIN ISO 2936 | 009672 | ||
|
ab Lager lieferbar |
|||||
