Kanten-Abrund-Messerköpfe HW HSK 25R - Homag

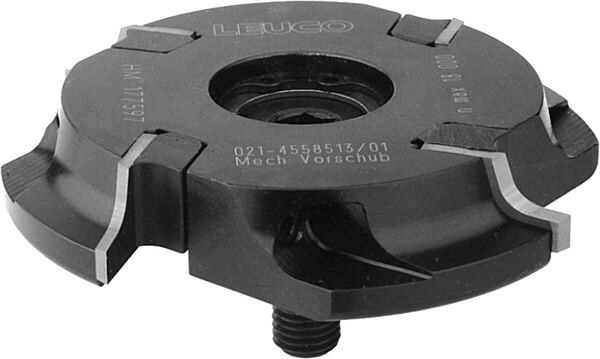

Produkt

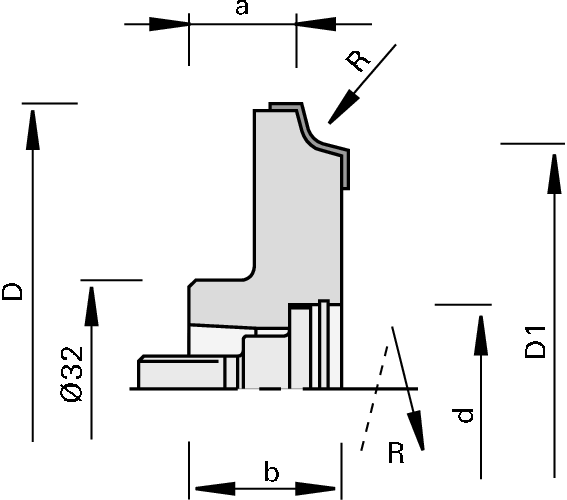

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen Homag
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- Schneiden achsparallel
- Schneidstoff: HW HL Board 05
Vorteile
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
Hinweise
- Basismaße a und D1 konstant
- gleicher Messerkopfgrundkörper für R 1,5 - 3 mm
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 1,5 | 79 | 70 | 16.5 | 12 | 23 | HSK 25R | 4 | 18’000 | R | 177733 | ||
| 1,5 | 79 | 70 | 16.5 | 12 | 23 | HSK 25R | 4 | 18’000 | L | 177734 | ||
| 2,5 | 79 | 70 | 16.5 | 12 | 23 | HSK 25R | 4 | 18’000 | R | 177737 | ||
| 2,5 | 79 | 70 | 16.5 | 12 | 23 | HSK 25R | 4 | 18’000 | L | 177738 | ||
