Kanten-Abrund-Fräser DP HSK 25R - IMA

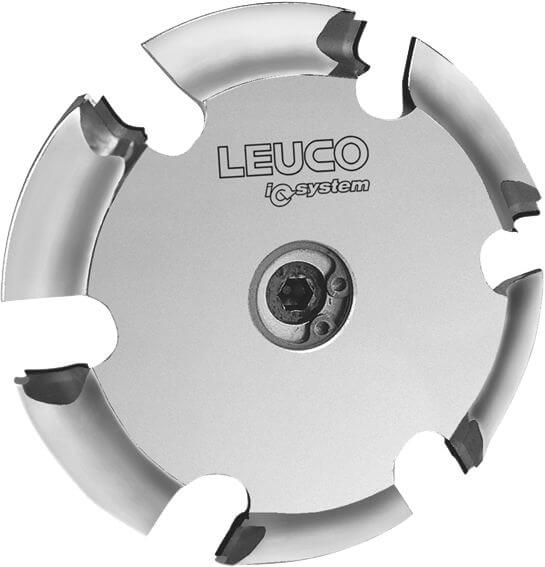

Produkt

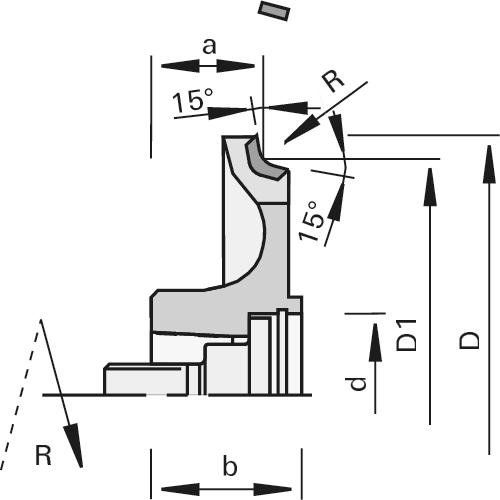

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen Homag FF, IMA
- zum Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- polierte Spanfläche
- feinstbearbeitete Freifläche
- mit Achswinkel
- Auslaufwinkel 15°
Vorteile
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
- optimierte Spanentsorgung durch ins Werkzeug integrierte Spanableitung
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Z = 4 für Vorschub 20 - 30 m/min
- Z = 6 für Vorschub 30 - 45 m/min
- Maschinen müssen mit i-System ausgerüstet sein
- Drehrichtung nach VDMA 8849
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 1,0 | 76 | 70 | 17.5 | 23 | HSK 25R | 4 | L | 184923 | ||
| 1,0 | 76 | 70 | 17.5 | 23 | HSK 25R | 4 | R | 184924 | ||
| 1,3 | 76 | 70 | 17.8 | 23 | HSK 25R | 4 | L | 184927 | ||
| 1,3 | 76 | 70 | 17.8 | 23 | HSK 25R | 4 | R | 184928 | ||
| 1,5 | 76 | 70 | 18 | 23 | HSK 25R | 4 | L | 184921 | ||
| 1,5 | 76 | 70 | 18 | 23 | HSK 25R | 4 | R | 184922 | ||
| 2,0 | 76 | 70 | 18.5 | 23 | HSK 25R | 4 | L | 184919 | ||
| 2,0 | 76 | 70 | 18.5 | 23 | HSK 25R | 4 | R | 184920 | ||
| 2,5 | 78 | 70 | 19 | 23 | HSK 25R | 4 | L | 184925 | ||
| 2,5 | 78 | 70 | 19 | 23 | HSK 25R | 4 | R | 184926 | ||
| 3,0 | 78 | 70 | 19.5 | 23 | HSK 25R | 4 | L | 184917 | ||
| 3,0 | 78 | 70 | 19.5 | 23 | HSK 25R | 4 | R | 184918 | ||
| 4,0 | 84 | 70 | 20.5 | 23 | HSK 25R | 4 | L | 180554 | ||
| 4,0 | 84 | 70 | 20.5 | 23 | HSK 25R | 4 | R | 180555 | ||
| 5,0 | 84 | 70 | 21.5 | 23 | HSK 25R | 4 | L | 180558 | ||
| 5,0 | 84 | 70 | 21.5 | 23 | HSK 25R | 4 | R | 180559 | ||
| 1,0 | 76 | 70 | 17.5 | 23 | HSK 25R | 6 | L | 184939 | ||
| 1,0 | 76 | 70 | 17.5 | 23 | HSK 25R | 6 | R | 184940 | ||
| 1,3 | 76 | 70 | 17.8 | 23 | HSK 25R | 6 | L | 184937 | ||
| 1,3 | 76 | 70 | 17.8 | 23 | HSK 25R | 6 | R | 184938 | ||
| 1,5 | 76 | 70 | 18 | 23 | HSK 25R | 6 | L | 184935 | ||
| 1,5 | 76 | 70 | 18 | 23 | HSK 25R | 6 | R | 184936 | ||
| 2,0 | 76 | 70 | 18.5 | 23 | HSK 25R | 6 | L | 184933 | ||
| 2,0 | 76 | 70 | 18.5 | 23 | HSK 25R | 6 | R | 184934 | ||
| 2,5 | 78 | 70 | 19 | 23 | HSK 25R | 6 | L | 184931 | ||
| 2,5 | 78 | 70 | 19 | 23 | HSK 25R | 6 | R | 184932 | ||
| 3,0 | 78 | 70 | 19.5 | 23 | HSK 25R | 6 | L | 184929 | ||
| 3,0 | 78 | 70 | 19.5 | 23 | HSK 25R | 6 | R | 184930 | ||
