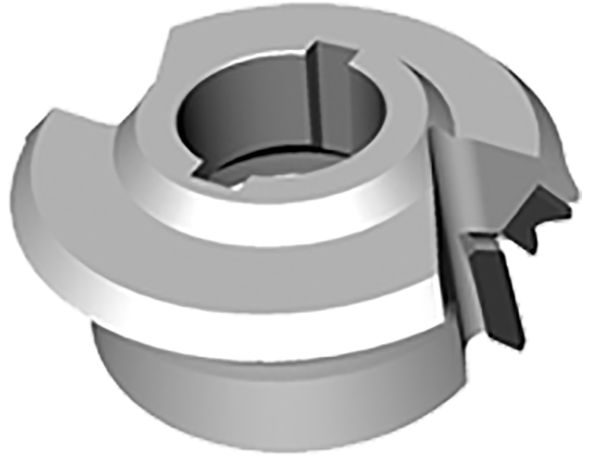

182480 - Kanten-Abrund-Bündig-Fräser CM DP - HOLZ-HER 1826
Produkt
Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat 1826
- zum Abrunden und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- Nachschärfzone 3,5 mm
- n max = 24.000 min-1
Vorteile
- optimierte Spanentsorgung durch ChipMeister Version
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
| Merkmal | Wert | |
|---|---|---|
| R = Radius | 1,0 [mm] | |
| Ø D = Flugkreisdurchmesser | 57.25 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 50 [mm] | |
| a = Abstand zur Maschine | 10.76 [mm] | |
| b = Nabenbreite | 12 [mm] | |
| Ø d = Bohrungsdurchmesser | 20 [mm] | |
| Z = Zähnezahl | 2+2 | |
| DKN = Doppelkeilnut | 5x2,2 [mm] | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
| Maschine/Type | HOLZ-HER 1826 | |
|
