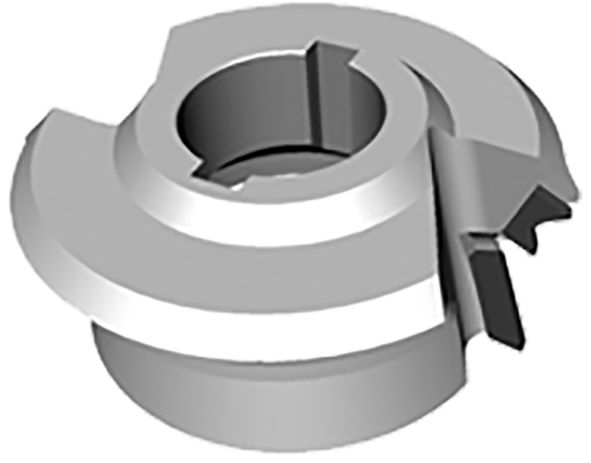

Kanten-Abrund-Bündig-Fräser CM DP - HOLZ-HER 1826

Produkt

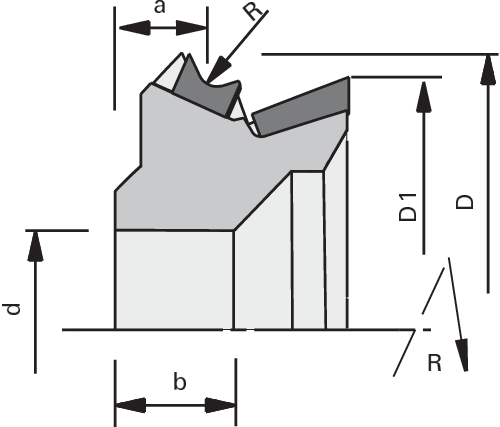

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen HOLZ-HER Aggregat 1826
  • zum Abrunden und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • mit Achswinkel
  • polierte Spanfläche und feinstbearbeitete Freifläche
  • Nachschärfzone 3,5 mm
  • n max = 24.000 min-1

Vorteile

  • optimierte Spanentsorgung durch ChipMeister Version
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach DIN-EN 50144

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
nmax
[min-1]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1,0 57.25 50 10.76 12 20 2+2 5x2,2 24’000 R HOLZ-HER 1826 182480
|
1,0 57.25 50 10.76 12 20 2+2 5x2,2 24’000 L HOLZ-HER 1826 182481
|
1,0 57.25 50 10.76 12 20 3+3 5x2,2 24’000 R HOLZ-HER 1826 182490
|
1,0 57.25 50 10.76 12 20 3+3 5x2,2 24’000 L HOLZ-HER 1826 182491
|
