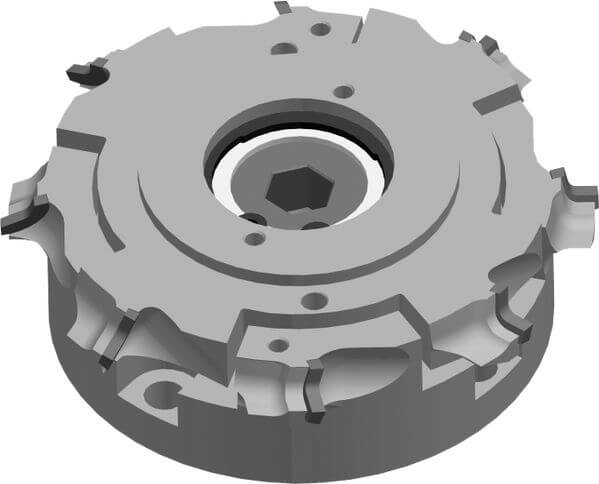

185077 - DIAMAX-Kanten-Abrund-Fase-Fräser CM DP HSK 25R - flexTrim - Homag
Produkt
Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen Homag für Formfräsaggregate FK11, FK20, FK21 , FF32, FF12, PF21 mit flexTrim Fräskopf
- zum Abrunden und / oder Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- 2-teiliges Werkzeug
- polierte Spanfläche
- feinstbearbeitete Freifläche
- mit Achswinkel
- Auslaufwinkel 15°
- n max = 18.000 min-1
Vorteile
- optimierte Spanentsorgung durch ChipMeister Version
- kurze Rüstlücken bei hohen Vorschüben
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
- Kombination von 2 unterschiedlichen Profilen
Hinweise
- weitere Kombinationen auf Anfrage möglich
- Basismaße a und D1 konstant
- Drehrichtung nach VDMA 8849
| Merkmal | Wert | |
|---|---|---|
| R1 = Radius 1 | 1.5 [mm] | |
| R2 = Radius 2 | 1 [mm] | |
| Ø D = Flugkreisdurchmesser | 78 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 70 [mm] | |
| a = Abstand zur Maschine | 19.5 [mm] | |
| Ø d = Bohrungsdurchmesser | HSK 25R [mm] | |
| Z = Zähnezahl | 4 | |
| nmax = maximale Drehzahl | 18’000 [min-1] | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Schrauben | M10x1,25x32 SW8 | 177780 | |||
| Paßscheiben | 18x25x1,0 DIN 988 | 177781 | |||
| Sicherungsringe | 25x1,2 DIN 472 | 177782 | |||
|
Zylinderschrauben | M5x12-10.9 DIN EN ISO 4762 | 185320 | ||
| O-Ringe | 41x1,78 NBR 11-70 | 69004135 | |||
|
DIAMAX-Kanten-Profil-Fräser CM DP - flexTrim (Einzelwerkzeug) - Homag | Ø78xØ40 Z=4 L R=Ø1,0 | 80496733 | ||
|
|
DIAMAX-Kanten-Profil-Fräser CM DP - flexTrim (Einzelwerkzeug) - Homag | Ø78xØHSK 25R Z=4 L R=Ø1,5 | 80496741 | ||
|
ab Lager lieferbar |
|||||
