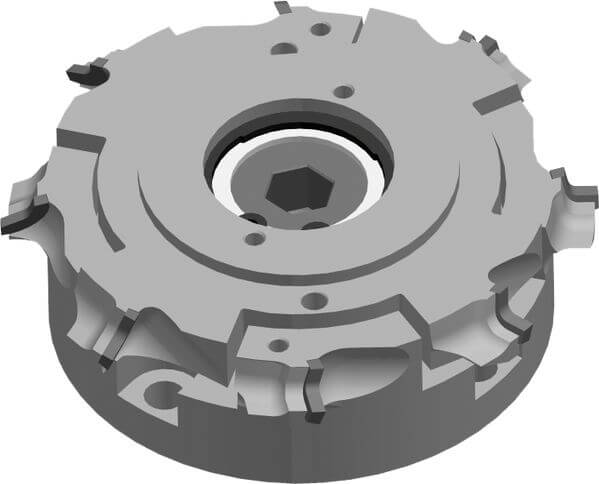

DIAMAX-Kanten-Abrund-Fase-Fräser CM DP HSK 25R - flexTrim - Homag

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag für Formfräsaggregate FK11, FK20, FK21 , FF32, FF12, PF21 mit flexTrim Fräskopf
  • zum Abrunden und / oder Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • 2-teiliges Werkzeug
  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel
  • Auslaufwinkel 15°
  • n max = 18.000 min-1

Vorteile

  • optimierte Spanentsorgung durch ChipMeister Version
  • kurze Rüstlücken bei hohen Vorschüben
  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
  • Kombination von 2 unterschiedlichen Profilen

Hinweise

  • weitere Kombinationen auf Anfrage möglich
  • Basismaße a und D1 konstant
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Fase∡
[°]
R1
[mm]
R2
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
Ø d
[mm]
Z nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1.5 1 78 70 19.5 HSK 25R 4 18’000 L 185077
|
1.5 1 78 70 19.5 HSK 25R 4 18’000 R 185076
|
2 1 78 70 19.5 HSK 25R 4 18’000 L 185189
|
2 1.3 78 70 19.5 HSK 25R 4 18’000 L 187122
|
2 1 78 70 19.5 HSK 25R 4 18’000 R 185188
|
2 1.2 78 70 19.5 HSK 25R 4 18’000 L 185975
|
2 1.2 78 70 19.5 HSK 25R 4 18’000 R 185976
|
2 1.5 78 70 19.5 HSK 25R 4 18’000 R 183122
|
2 1.3 78 70 19.5 HSK 25R 4 18’000 R 187123
|
2 1.5 78 70 19.5 HSK 25R 4 18’000 L 183121
|
3 1 78 70 19.5 HSK 25R 4 18’000 L 186583
|
3 1 78 70 19.5 HSK 25R 4 18’000 R 186582
|
3 2 78 70 19.5 HSK 25R 4 18’000 L 183115
|
3 2 78 70 19.5 HSK 25R 4 18’000 R 183116
|
20 2 78 70 19.5 HSK 25R 4 18’000 L 185191
|
20 2 78 70 19.5 HSK 25R 4 18’000 R 185190
|
45 2 78 70 19.5 HSK 25R 4 18’000 L 185193
|
45 2 78 70 19.5 HSK 25R 4 18’000 R 185192
|
