80471347 - DIAMAX Kanten-Abrund-Fase-Fräser DP HSK 25R Multi - SCM-Stefani

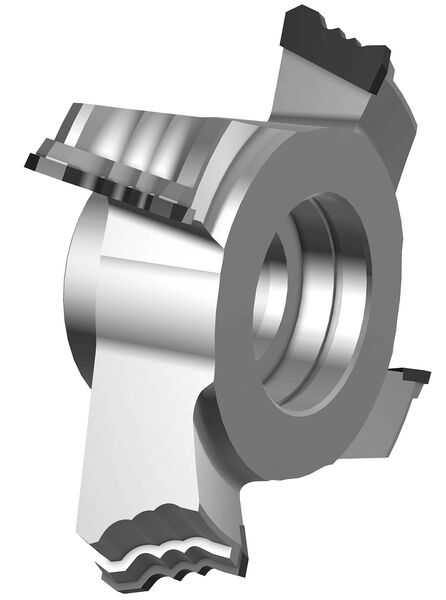

Produkt

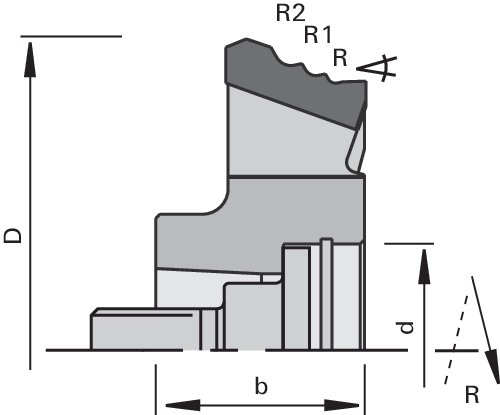

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-Stefani
- zum Abrunden und Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- n max = 24.000 min-1
- polierte Spanfläche und feinstbearbeitete Freifläche
Vorteile
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
- Kombination von 4 unterschiedlichen Profilen
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach VDMA 8849
- nicht zum Nachschärfen vorgesehen
| Merkmal | Wert | |
|---|---|---|
| Fase∡ = Fasewinkel | 20 [°] | |
| R = Radius | 1,0 [mm] | |
| R1 = Radius 1 | 1.5 [mm] | |
| R2 = Radius 2 | 2 [mm] | |
| Ø D = Flugkreisdurchmesser | 74.47 [mm] | |
| b = Nabenbreite | 15 [mm] | |
| Ø d = Bohrungsdurchmesser | HSK 25R [mm] | |
| Z = Zähnezahl | 4 | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
| Maschine/Type | SCM-Stefani | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
