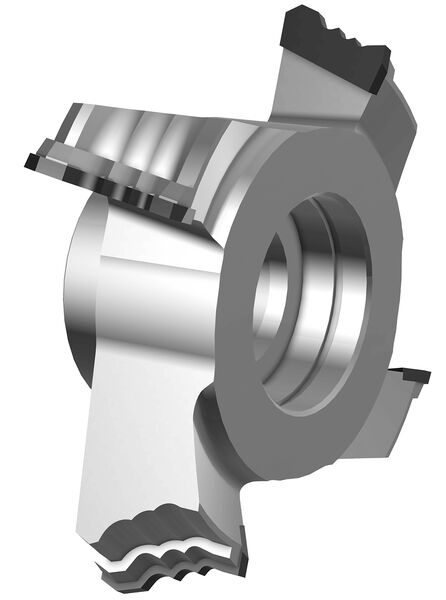

DIAMAX Kanten-Abrund-Fase-Fräser DP HSK 25R Multi - SCM-Stefani
Produkt

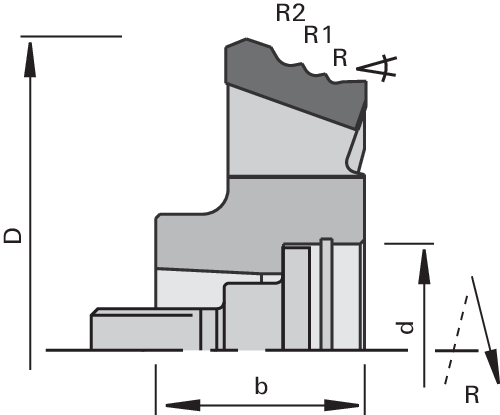

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-Stefani
- zum Abrunden und Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- n max = 24.000 min-1
- polierte Spanfläche und feinstbearbeitete Freifläche
Vorteile
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
- Kombination von 4 unterschiedlichen Profilen
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach VDMA 8849
- nicht zum Nachschärfen vorgesehen
|
Fase∡
[°] |
R
[mm] |
R1
[mm] |
R2
[mm] |
Ø D
[mm] |
b
[mm] |
Ø d
[mm] |
Z | L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 20 | 1,0 | 1.5 | 2 | 74.47 | 15 | HSK 25R | 4 | L | SCM-Stefani | 80471347 | ||
| 20 | 1,0 | 1.5 | 2 | 74.47 | 15 | HSK 25R | 4 | R | SCM-Stefani | 80471348 | ||
