185680 - DIAMAX-Kanten-Abrund-Fräser DP - Homag, Brandt, Ott

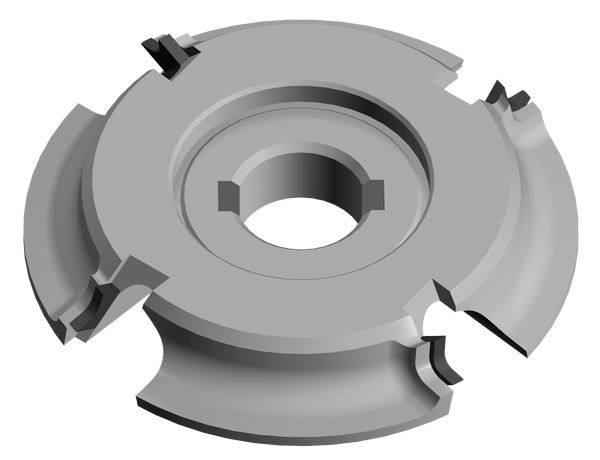

Produkt

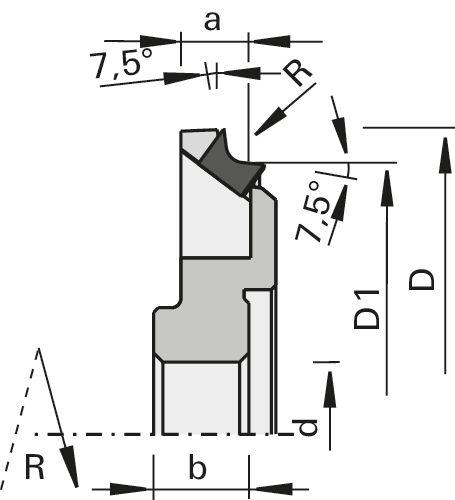

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Ott
  • zum Abrunden und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel
  • n max = 24.000 min-1

Vorteile

  • optimierte Spanentsorgung durch ChipMeister Version
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach DIN-EN 50144
Merkmal Wert
R = Radius 2,0 [mm]
Ø D = Flugkreisdurchmesser 69 [mm]
Ø D1 = Basis Flugkreisdurchmesser 61 [mm]
a = Abstand zur Maschine 9.72 [mm]
b = Nabenbreite 10.5 [mm]
Ø d = Bohrungsdurchmesser 16 [mm]
Z = Zähnezahl 4
DKN = Doppelkeilnut 5x2,3 [mm]
nmax = maximale Drehzahl 24’000 [min-1]
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
