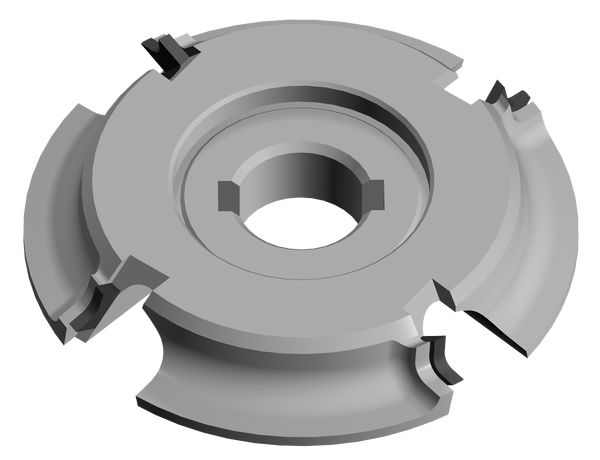

DIAMAX-Kanten-Abrund-Fräser CM DP - Ott

Produkt

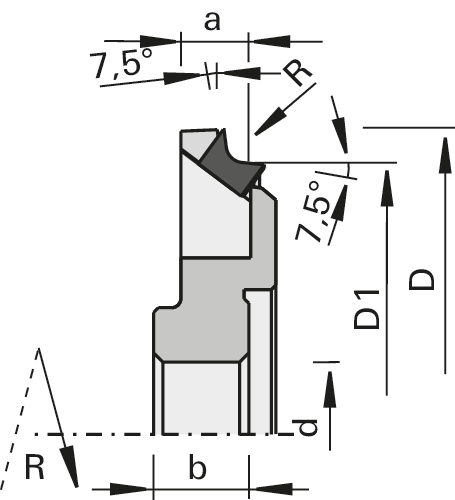

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Ott
  • zum Abrunden und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel
  • n max = 24.000 min-1

Vorteile

  • optimierte Spanentsorgung durch ChipMeister Version
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach DIN-EN 50144

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1,0 69 61 9.72 10.5 16 4 5x2,3 24’000 L 185681
|
1,0 69 61 9.72 10.5 16 4 5x2,3 24’000 R 185682
|
2,0 69 61 9.72 10.5 16 4 5x2,3 24’000 L 185679
|
2,0 69 61 9.72 10.5 16 4 5x2,3 24’000 R 185680
|
3,0 69 61 9.72 10.5 16 4 5x2,3 24’000 L 185683
|
3,0 69 61 9.72 10.5 16 4 5x2,3 24’000 R 185684
|
