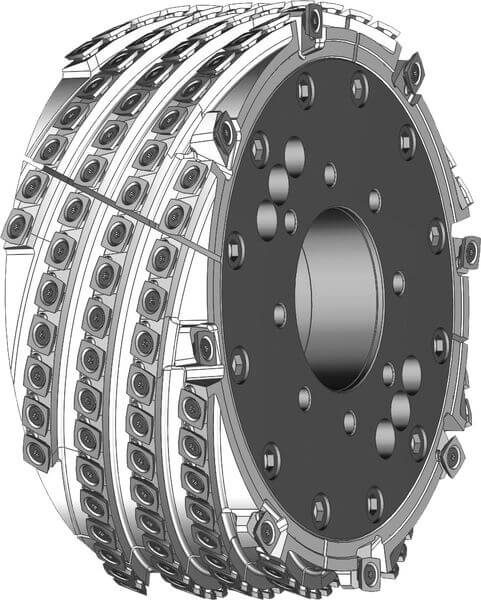

p-System Eckenfräser HW
Produkt

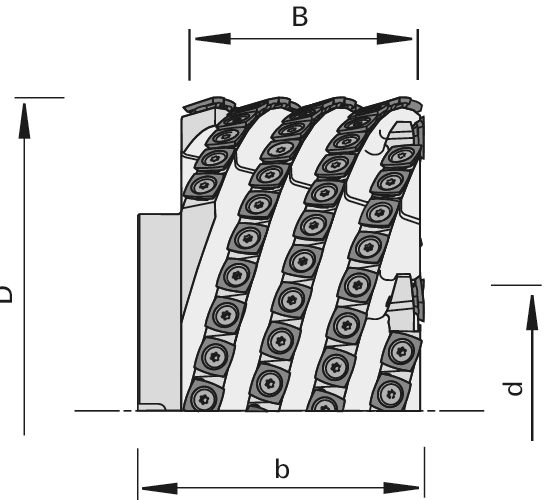

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Spanerlinie
- EWD FR15, FR16
- Linck VPF340
- zum Eckenfräsen/ Profilieren
Ausführung
- einteilig und segmentiert
- mit vierseitig nutzbaren Wendeplatten
- extrem ziehender Schnitt
- Schneidstoff: HW HL Solid 20
Vorteile
- keine Astausrisse
- massive Oberfächenqualitätsverbesserung zum bisherigen Hackmesser-System
- kleine Späne geeignet für die Pelletherstellung
- extrem verlängerte Standwege (bis zu 8 Mio lfm)
Hinweise
- Späne sind nicht für die Papierindustrie geeignet
- Vorschub pro Zahn fz = 2-8 mm
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
Achs∡
[°] |
L/R | Maschine/Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 360 | 139,5 | 164 | 110 | 8+8 | 70 | R | EWD | Vertikalachse oben | PSE1 | ||
| 360 | 139,5 | 164 | 110 | 8+8 | 70 | L | EWD | Vertikalachse unten | PSE2 | ||
| 402 | 139 | 164 | 110 | 8+8 | 70 | R | EWD | Vertikalachse oben | PSE11 | ||
| 402 | 139 | 164 | 110 | 8+8 | 70 | L | EWD | Vertikalachse unten | PSE12 | ||
| 402 | 121 | 139 | 120/200 | 8+8 | 70 | R | Linck | Vertikalachse oben | PSE13 | ||
| 402 | 121 | 139 | 120/200 | 8+8 | 70 | L | Linck | Vertikalachse unten | PSE14 | ||
| 360 | 64 | 164 | 60 | 4+4 | 70 | R | EWD | Horizontalachse rechts | PSE3 | ||
| 360 | 64 | 164 | 60 | 4+4 | 70 | L | EWD | Horizontalachse links | PSE4 | ||
| 360 | 64 | 164 | 60 | 5+5 | 70 | R | EWD | Horizontalachse rechts | PSE5 | ||
| 360 | 64 | 164 | 60 | 5+5 | 70 | L | EWD | Horizontalachse links | PSE6 | ||
| 360 | 64 | 164 | 60 | 8+8 | 70 | R | EWD | Horizontalachse rechts | PSE7 | ||
| 360 | 64 | 164 | 60 | 8+8 | 70 | L | EWD | Horizontalachse links | PSE8 | ||
| 360 | 89,2 | 164 | 60 | 6+6 | 70 | R | EWD | Horizontalachse rechts | PSE9 | ||
| 360 | 89,2 | 164 | 60 | 6+6 | 70 | L | EWD | Horizontalachse links | PSE10 | ||
