DIAREX airFace Füge-Fräser DP
Produkt

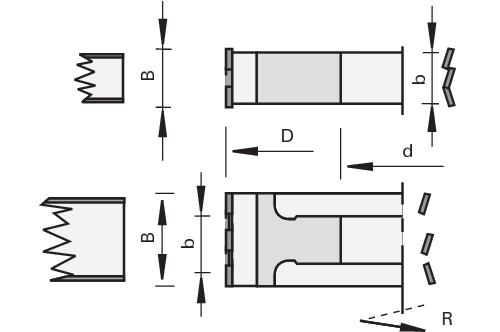

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Durchlaufanlagen
- Kantenanleimmaschinen
- zum sehr geräuscharmen und ausrissfreien Fügen von Massivholz- und Holzwerkstoffplatten mit und ohne Beschichtung mit besonderem Fokus auf Geräuschreduzierung und Qualitätsanspruch
Ausführung
- Stahl Grundkörper mit airFace Oberfläche
- integrierte Wuchtschrauben
- verstärkte DP-Schneiden
- verringertes Spanraumvolumen
- Achswinkel 48°
- Nachschärfzone 3 mm
Vorteile
- geräuschreduziert um weitere -2 dB(A) durch airFace Design und verringertes Spanraumvolumen gegenüber der LowNoise Version
- erhöhte Standwegleistung im Vergleich zu Standard Füge-Fräsern
- optimale Schnittqualität durch sehr großen Achswinkel
- geeignet für Nullfugen Technologie
- Eignung für anspruchsvolle, abrasive Plattenmaterialien
- Bearbeitug von 8 mm Platten ohne Verstellung möglich
Hinweise
- Z=4+4 Werkzeuge für Maschinen-Vorschub ab 22 m/min!
- Möglichkeit zur Regeneration
- Drehrichtung nach VDMA 8849
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 70 | 48,1 | 41 | 30 | 3+3 | 8x3,3 | 24’000 | L | HOLZ-HER 1801 / 1802 | asymmetrisch | 186316 | ||
| 70 | 48,1 | 41 | 30 | 3+3 | 8x3,3 | 24’000 | R | HOLZ-HER 1801 / 1802 | asymmetrisch | 186317 | ||
| 70 | 64 | 41 | 30 | 3+3 | 8x3,3 | 24’000 | L | HOLZ-HER 1801 / 1802 | asymmetrisch | 186318 | ||
| 70 | 64 | 41 | 30 | 3+3 | 8x3,3 | 24’000 | R | HOLZ-HER 1801 / 1802 | asymmetrisch | 186319 | ||
| 80 | 42,8 | 53 | 30 | 2+2 | 8x3,3 | 23’300 | N | Biesse | symmetrisch | 186309 | ||
| 85 | 48,1 | 50 | 30 | 3+3 | 8x3,3 | 22’000 | L | Ott | asymmetrisch | 186356 | ||
| 85 | 48,1 | 50 | 30 | 3+3 | 8x3,3 | 22’000 | R | Ott | asymmetrisch | 186357 | ||
| 85 | 64 | 70 | 30 | 3+3 | 8x3,3 | 22’000 | L | Ott | asymmetrisch | 186358 | ||
| 85 | 64 | 70 | 30 | 3+3 | 8x3,3 | 22’000 | R | Ott | asymmetrisch | 186359 | ||
| 100 | 64 | 75 | 30 | 3+3 | 8x3,3 | 18’000 | N | Biesse | symmetrisch | 186308 | ||
| 100 | 42,8 | 40.6 | 30 | 3+3 | 8x3,3 | 18’000 | L | Brandt | asymmetrisch | 186312 | ||
| 100 | 42,8 | 40.6 | 30 | 3+3 | 8x3,3 | 18’000 | R | Brandt | asymmetrisch | 186313 | ||
| 100 | 64 | 40.6 | 30 | 3+3 | 8x3,3 | 18’000 | L | Brandt | asymmetrisch | 186310 | ||
| 100 | 64 | 40.6 | 30 | 3+3 | 8x3,3 | 18’000 | R | Brandt | asymmetrisch | 186311 | ||
| 100 | 42,8 | 61 | 30 | 2+2 | 8x3,3 | 18’000 | L | EBM, Hebrock | asymmetrisch | 186315 | ||
| 100 | 42,8 | 61 | 30 | 2+2 | 8x3,3 | 18’000 | R | EBM, Hebrock | asymmetrisch | 186314 | ||
| 100 | 64 | 40 | 30 | 3+3 | 8x3,3 | 18’000 | L | HOLZ-HER 1804 | symmetrisch | 186320 | ||
| 100 | 64 | 40 | 30 | 3+3 | 8x3,3 | 18’000 | R | HOLZ-HER 1804 | symmetrisch | 186321 | ||
| 100 | 42,8 | 60.6 | 30 | 3+3 | 8x3,3 | 18’000 | L | SCM | asymmetrisch | 186362 | ||
| 100 | 42,8 | 60.6 | 30 | 3+3 | 8x3,3 | 18’000 | R | SCM | asymmetrisch | 186363 | ||
| 100 | 64 | 60.6 | 30 | 3+3 | 8x3,3 | 18’000 | L | SCM | asymmetrisch | 186360 | ||
| 100 | 64 | 60.6 | 30 | 3+3 | 8x3,3 | 18’000 | R | SCM | asymmetrisch | 186361 | ||
| 125 | 26,9 | 54 | 30 | 3+3 | 8x3,3 | 15’000 | L | Homag | asymmetrisch | 186904 | ||
| 125 | 26,9 | 54 | 30 | 3+3 | 8x3,3 | 15’000 | R | Homag | asymmetrisch | 186905 | ||
| 125 | 32,2 | 54 | 30 | 3+3 | 8x3,3 | 15’000 | L | Homag | asymmetrisch | 186900 | ||
| 125 | 32,2 | 54 | 30 | 3+3 | 8x3,3 | 15’000 | R | Homag | asymmetrisch | 186901 | ||
| 125 | 42,8 | 54 | 30 | 3+3 | 8x3,3 | 15’000 | L | Homag | asymmetrisch | 186332 | ||
| 125 | 42,8 | 54 | 30 | 3+3 | 8x3,3 | 15’000 | R | Homag | asymmetrisch | 186333 | ||
| 125 | 42,8 | 54 | 30 | 4+4 | 8x3,3 | 15’000 | L | Homag | asymmetrisch | 186336 | ||
| 125 | 42,8 | 54 | 30 | 4+4 | 8x3,3 | 15’000 | R | Homag | asymmetrisch | 186337 | ||
| 125 | 64 | 54 | 30 | 3+3 | 8x3,3 | 15’000 | L | Homag | asymmetrisch | 186328 | ||
| 125 | 64 | 54 | 30 | 3+3 | 8x3,3 | 15’000 | R | Homag | asymmetrisch | 186329 | ||
| 125 | 64 | 54 | 30 | 4+4 | 8x3,3 | 15’000 | L | Homag | asymmetrisch | 186340 | ||
| 125 | 64 | 54 | 30 | 4+4 | 8x3,3 | 15’000 | R | Homag | asymmetrisch | 186341 | ||
| 125 | 32,2 | 36.8 | 30 | 3+3 | 8x3,3 | 15’000 | N | Homag | symmetrisch | 186322 | ||
| 125 | 32,2 | 36.8 | 30 | 4+4 | 8x3,3 | 15’000 | N | Homag | symmetrisch | 186325 | ||
| 125 | 42,8 | 40 | 30 | 3+3 | 8x3,3 | 15’000 | N | Homag | symmetrisch | 186323 | ||
| 125 | 42,8 | 40 | 30 | 4+4 | 8x3,3 | 15’000 | N | Homag | symmetrisch | 186326 | ||
| 125 | 64 | 40 | 30 | 3+3 | 8x3,3 | 15’000 | N | Homag | symmetrisch | 186324 | ||
| 125 | 64 | 40 | 30 | 4+4 | 8x3,3 | 15’000 | N | Homag | symmetrisch | 186327 | ||
| 125 | 26,9 | 72 | 30 | 3+3 | 8x3,3 | 15’000 | L | IMA 08.378 | asymmetrisch | 186906 | ||
| 125 | 26,9 | 72 | 30 | 3+3 | 8x3,3 | 15’000 | R | IMA 08.378 | asymmetrisch | 186907 | ||
| 125 | 32,2 | 72 | 30 | 3+3 | 8x3,3 | 15’000 | L | IMA 08.378 | asymmetrisch | 186902 | ||
| 125 | 32,2 | 72 | 30 | 3+3 | 8x3,3 | 15’000 | R | IMA 08.378 | asymmetrisch | 186903 | ||
| 125 | 42,8 | 72 | 30 | 3+3 | 8x3,3 | 15’000 | L | IMA 08.378 | asymmetrisch | 186334 | ||
| 125 | 42,8 | 72 | 30 | 3+3 | 8x3,3 | 15’000 | R | IMA 08.378 | asymmetrisch | 186335 | ||
| 125 | 64 | 72 | 30 | 3+3 | 8x3,3 | 15’000 | L | IMA 08.378 | asymmetrisch | 186330 | ||
| 125 | 64 | 72 | 30 | 3+3 | 8x3,3 | 15’000 | R | IMA 08.378 | asymmetrisch | 186331 | ||
| 125 | 42,8 | 72 | 30 | 4+4 | 8x3,3 | 15’000 | L | IMA 08.378 | asymmetrisch | 186338 | ||
| 125 | 42,8 | 72 | 30 | 4+4 | 8x3,3 | 15’000 | R | IMA 08.378 | asymmetrisch | 186339 | ||
| 125 | 64 | 72 | 30 | 4+4 | 8x3,3 | 15’000 | L | IMA 08.378 | asymmetrisch | 186342 | ||
| 125 | 64 | 72 | 30 | 4+4 | 8x3,3 | 15’000 | R | IMA 08.378 | asymmetrisch | 186343 | ||
| 125 | 42,8 | 57 | 30 | 3+3 | 8x3,3 | 15’000 | L | IMA 08.379 | asymmetrisch | 186350 | ||
| 125 | 42,8 | 57 | 30 | 3+3 | 8x3,3 | 15’000 | R | IMA 08.379 | asymmetrisch | 186351 | ||
| 125 | 26,9 | 57 | 30 | 3+3 | 8x3,3 | 15’000 | L | IMA 08.379 | asymmetrisch | 186910 | ||
| 125 | 26,9 | 57 | 30 | 3+3 | 8x3,3 | 15’000 | R | IMA 08.379 | asymmetrisch | 186911 | ||
| 125 | 32,2 | 57 | 30 | 3+3 | 8x3,3 | 15’000 | L | IMA 08.379 | asymmetrisch | 186908 | ||
| 125 | 32,2 | 57 | 30 | 3+3 | 8x3,3 | 15’000 | R | IMA 08.379 | asymmetrisch | 186909 | ||
| 125 | 64 | 57 | 30 | 3+3 | 8x3,3 | 15’000 | L | IMA 08.379 | asymmetrisch | 186348 | ||
| 125 | 64 | 57 | 30 | 3+3 | 8x3,3 | 15’000 | R | IMA 08.379 | asymmetrisch | 186349 | ||
| 125 | 42,8 | 70/30 | 4+4 | 15’000 | L | IMA 08.379 - Hydro | asymmetrisch | 186352 | ||||
| 125 | 42,8 | 70/30 | 4+4 | 15’000 | R | IMA 08.379 - Hydro | asymmetrisch | 186353 | ||||
| 125 | 64 | 70/30 | 4+4 | 15’000 | L | IMA 08.379 - Hydro | asymmetrisch | 186354 | ||||
| 125 | 64 | 70/30 | 4+4 | 15’000 | R | IMA 08.379 - Hydro | asymmetrisch | 186355 | ||||
| 150 | 42,8 | 70/30 | 4+4 | 12’000 | L | IMA 08.378 - Hydro | asymmetrisch | 186344 | ||||
| 150 | 42,8 | 70/30 | 4+4 | 12’000 | R | IMA 08.378 - Hydro | asymmetrisch | 186345 | ||||
| 150 | 64 | 70/30 | 4+4 | 12’000 | L | IMA 08.378 - Hydro | asymmetrisch | 186346 | ||||
| 150 | 64 | 70/30 | 4+4 | 12’000 | R | IMA 08.378 - Hydro | asymmetrisch | 186347 | ||||
| 150 | 43 | 70/30 | 5+5 | 12’000 | R | Homag Performance S2 ab 2024 | symmetrisch | 187728 | ||||
| 150 | 63 | 70/30 | 5+5 | 12’000 | L | Homag Performance S2 ab 2024 | symmetrisch | 187731 | ||||
| 150 | 63 | 70/30 | 5+5 | 12’000 | R | Homag Performance S2 ab 2024 | symmetrisch | 187733 | ||||
