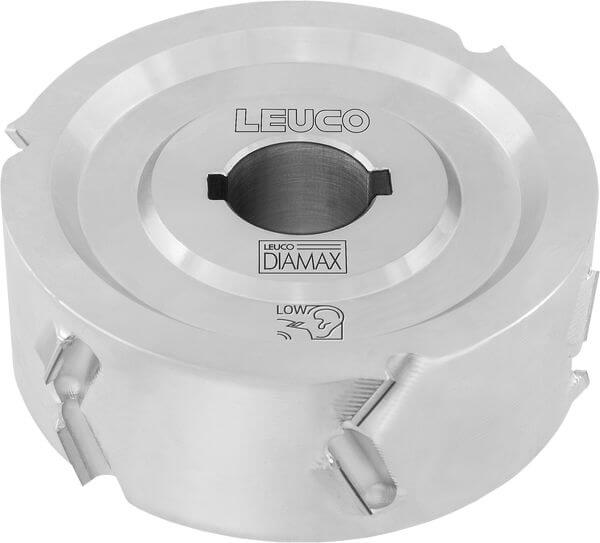

184030 - DIAMAX Füge-Fräser DP LowNoise
Produkt
Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Durchlaufanlagen
- zum lärmarmen ausrissfreien Fügen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen
Ausführung
- symmetrische und asymmetrische Ausführung
- links und rechts einsetzbar
- Achswinkel pfeilverzahnt
- spiralförmige Schneidenanordnung
- Nachschärfzone 1,5 mm
Vorteile
- optimale Verleimung der Kanten
- geräusch- und strömungsoptimiert
Hinweise
- Drehrichtung nach DIN-EN 50144
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 125 [mm] | |
| B = Schnittbreite | 63 [mm] | |
| b = Nabenbreite | 40 [mm] | |
| Ø d = Bohrungsdurchmesser | 30 [mm] | |
| Z = Zähnezahl | 3+3 | |
| DKN = Doppelkeilnut | 8x3,3 [mm] | |
| nmax = maximale Drehzahl | 15’000 [min-1] | |
| L = Lieferstatus | ||
| Maschine/Type | Homag | |
| Bemerkung | symmetrisch | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
