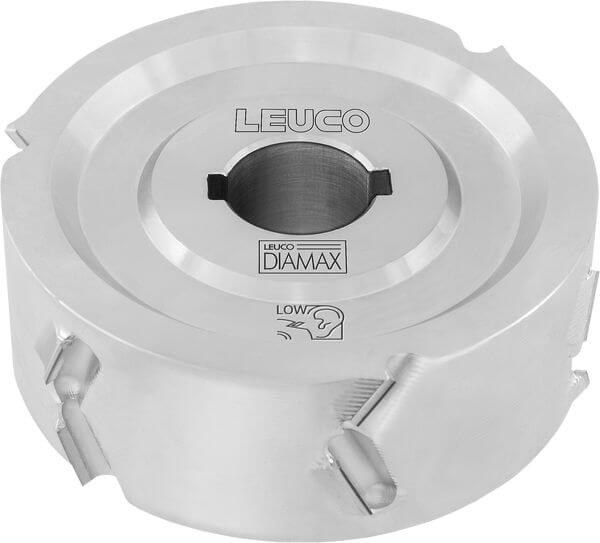

DIAMAX-Füge-Fräser DP LowNoise
Produkt
Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Durchlaufanlagen
- zum lärmarmen ausrissfreien Fügen von melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen
Ausführung
- symmetrische und asymmetrische Ausführung
- links und rechts einsetzbar
- Achswinkel pfeilverzahnt
- spiralförmige Schneidenanordnung
- Nachschärfzone 1,5 mm
Vorteile
- optimale Verleimung der Kanten
- geräusch- und strömungsoptimiert
Hinweise
- Drehrichtung nach DIN-EN 50144
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 100 | 34 | 37.6 | 30 | 3+3 | 8x3,3 | 19’000 | L | IMA, Brandt | asymmetrisch | 184673 | ||
| 100 | 34 | 37.6 | 30 | 3+3 | 8x3,3 | 19’000 | R | IMA, Brandt | asymmetrisch | 184672 | ||
| 100 | 53 | 25 | 30 | 2+2 | 8x3,3 | 18’000 | R | HOLZ-HER Aggr. 1961 | asymmetrisch | 182172 | ||
| 100 | 53 | 25 | 30 | 2+2 | 8x3,3 | 18’000 | L | HOLZ-HER Aggr. 1961 | asymmetrisch | 182173 | ||
| 125 | 43 | 40 | 30 | 3+3 | 8x3,3 | 15’000 | N | Homag | symmetrisch | 184029 | ||
| 125 | 63 | 40 | 30 | 3+3 | 8x3,3 | 15’000 | N | Homag | symmetrisch | 184030 | ||
| 150 | 43 | 40 | 30 | 4+4 | 8x3,3 | 12’000 | L | Homag Referenz Fügen (WZ10/WZ14), Aggregat AF11/AW22/AW12 | asymmetrisch | 185258 | ||
| 150 | 43 | 40 | 30 | 4+4 | 8x3,3 | 12’000 | R | Homag Referenz Fügen (WZ10/WZ14), Aggregat AF11/AW22/AW12 | asymmetrisch | 185257 | ||
| 150 | 63 | 40 | 30 | 4+4 | 8x3,3 | 12’000 | L | Homag Referenz Fügen (WZ10/WZ14), Aggregat AF11/AW22/AW12 | asymmetrisch | 184763 | ||
| 150 | 63 | 40 | 30 | 4+4 | 8x3,3 | 12’000 | R | Homag Referenz Fügen (WZ10/WZ14), Aggregat AF11/AW22/AW12 | asymmetrisch | 184764 | ||
