185034 - Zylinderkopfbohrer HW - "Light"

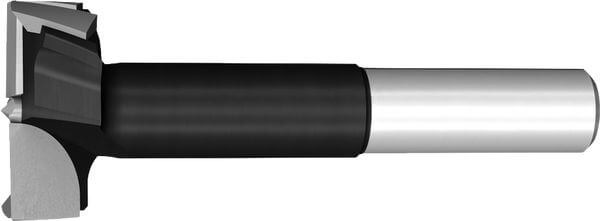

Produkt

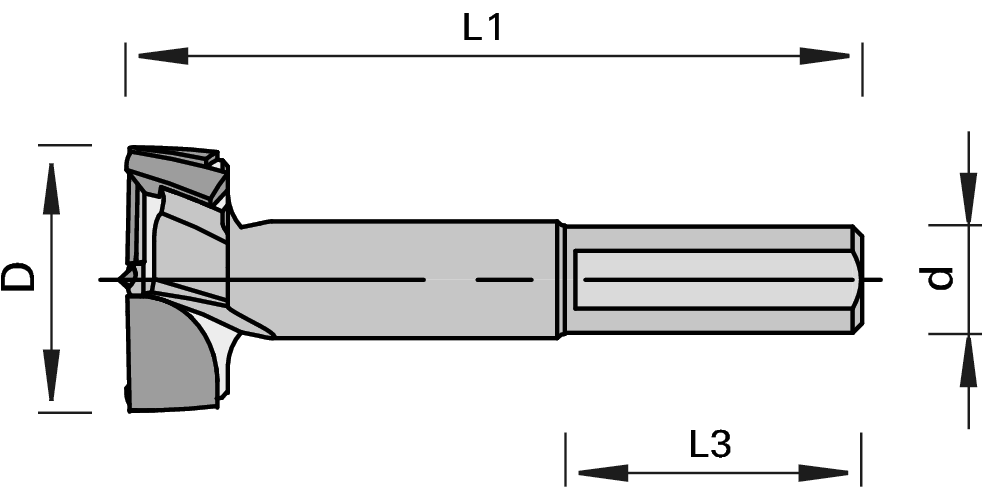

Zeichnung
-
- Hartmetall [HW]
- MAN
Technische Daten
Beschreibung
Maschine / Anwendung
- Beschlagbohrmaschinen
- Bohrautomaten
- CNC-Bearbeitungszentren
- zum ausrissfreien Bohren von Beschlaglöchern in Massivhölzern und Holzwerkstoffen
Ausführung
- 2 Räumerschneiden, 2 Vorschneider und Zentrierspitze
- HW-bestückt
Vorteile
- ausrissfreie Bohrungen durch spezielle Vorschneidergeometrie, auch bei Randbohrungen
- sehr gute Spangutentsorgung durch große Spanräume
- Bohrungen bis nahe an die untere Deckschicht möglich dank kürzerer Zentrierspitze
- geringer Schnittdruck
Hinweise
- Zylinderschaft mit Spannfläche
- mit Längeneinstellschraube M5x10 DIN 551
- Einstellschraube Ident-No. 186017 M5x11,5 für Weeke Schnellspann-Bohrfutter muss separat bestellt werden
- Spannmittel: Kombi-Futter, Schnellspann-Futter
| Merkmal | Wert | |
|---|---|---|
| Ø D = Bohrdurchmesser | 18 [mm] | |
| Ø d = Schaftdurchmesser | 10 [mm] | |
| L3 = Schaftlänge | 26 [mm] | |
| L1 = Gesamtlänge | 70 [mm] | |
| Z = Zähnezahl | 2+2 | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
